士兰微电动三轮车方案针对普通直流无刷电机或永磁同步电机进行矢量控制和相关深度拓展控制。具有舒适性高、效率高、体积小、可靠性高等优点。


方案拓扑

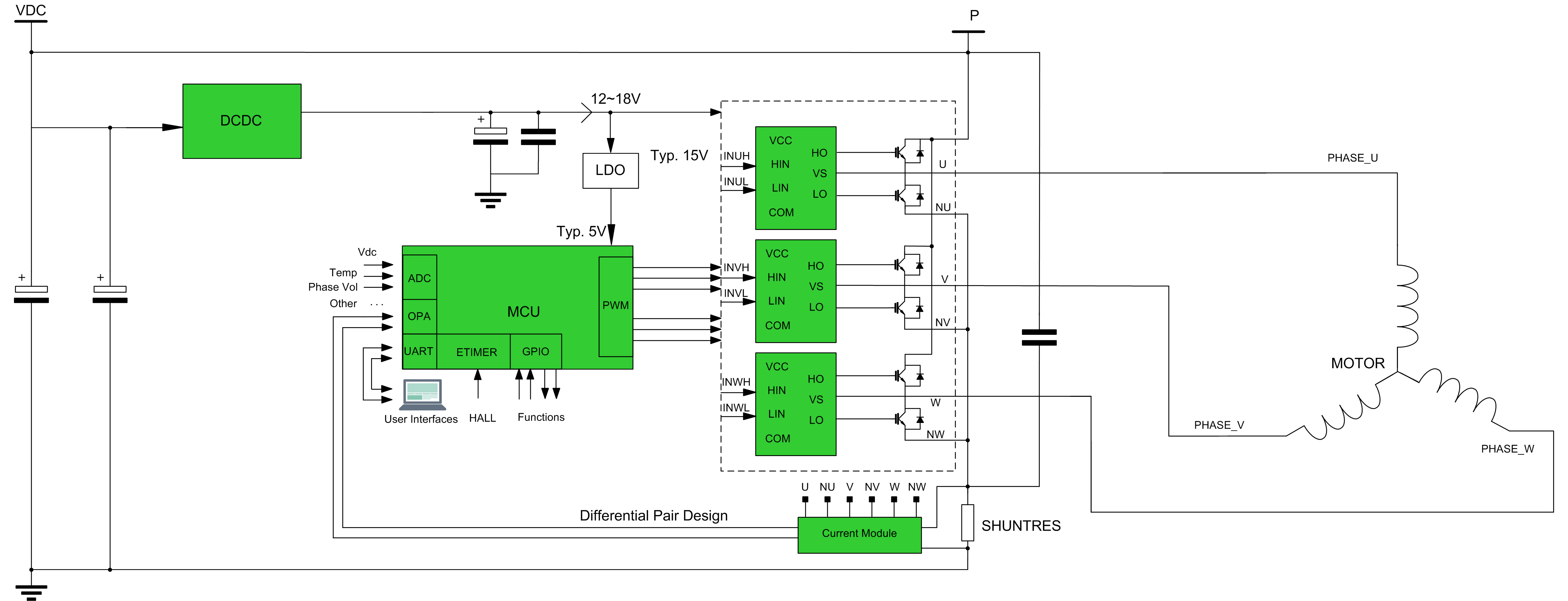

士兰微电动三轮车方案的主要硬件拓扑图如下:


方案产品
拓扑分类 产品分类 典型产品型号 典型封装 产品描述
分立器件成品 分立器件成品 SVG095R5NT TO-220-3L 120A90V
分立器件成品 分立器件成品 SVG095R0NT(S) TO-263-2L 120A90V
栅极驱动集成电路 栅极驱动集成电路 SDH21263 SOP-8-225-1.27 225V高压半桥驱动电路
DC-DC电路 DC-DC电路 SD4938 SOP-8-225-1.27 150V电流模式PWM控制器
MCU电路 MCU电路 SC32F5864 LQFP-64-10×10-0.5 内置增强型PWM和ADC的Cortex-M0内核MCU
应用信息
标题 类型 大小 (KB) 日期 下载最新中文版本
SilanPro使用注意事项 PDF 658 2020-04-02 SilanPro使用注意事项
SilanPro用户手册_1.3 PDF 3072 2020-04-02 SilanPro用户手册_1.3
