SD42530说明书
8~80V 输入、降压模式LED驱动芯片

SD42530是功率开关外置的LED驱动芯片,BUCK模式下可用于驱动一颗或多颗串联LED。它的输入电压范围从8V到80V,输出电流可调,且具有很好的恒流精度。内置温度保护,限流保护,输出短路保护等功能。

SD42530采用电流模式控制,环路结构简单稳定,具有快速的瞬态响应,恒流特性好的特点。SD42530具有出色的转换效率:降压模式最高效率可达96%。


主要特点


  • 8-80V的输入电压范围

  • 外置MOSFET

  • 线性调光以及PWM调光

  • 350kHz的固定开关频率

  • 闭环调节,输出电流精度高

  • 过温保护

  • 抖频功能

  • 输出短路保护

  • 逐周期的过流保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD42530TR SOT-23-6L 无卤 编带

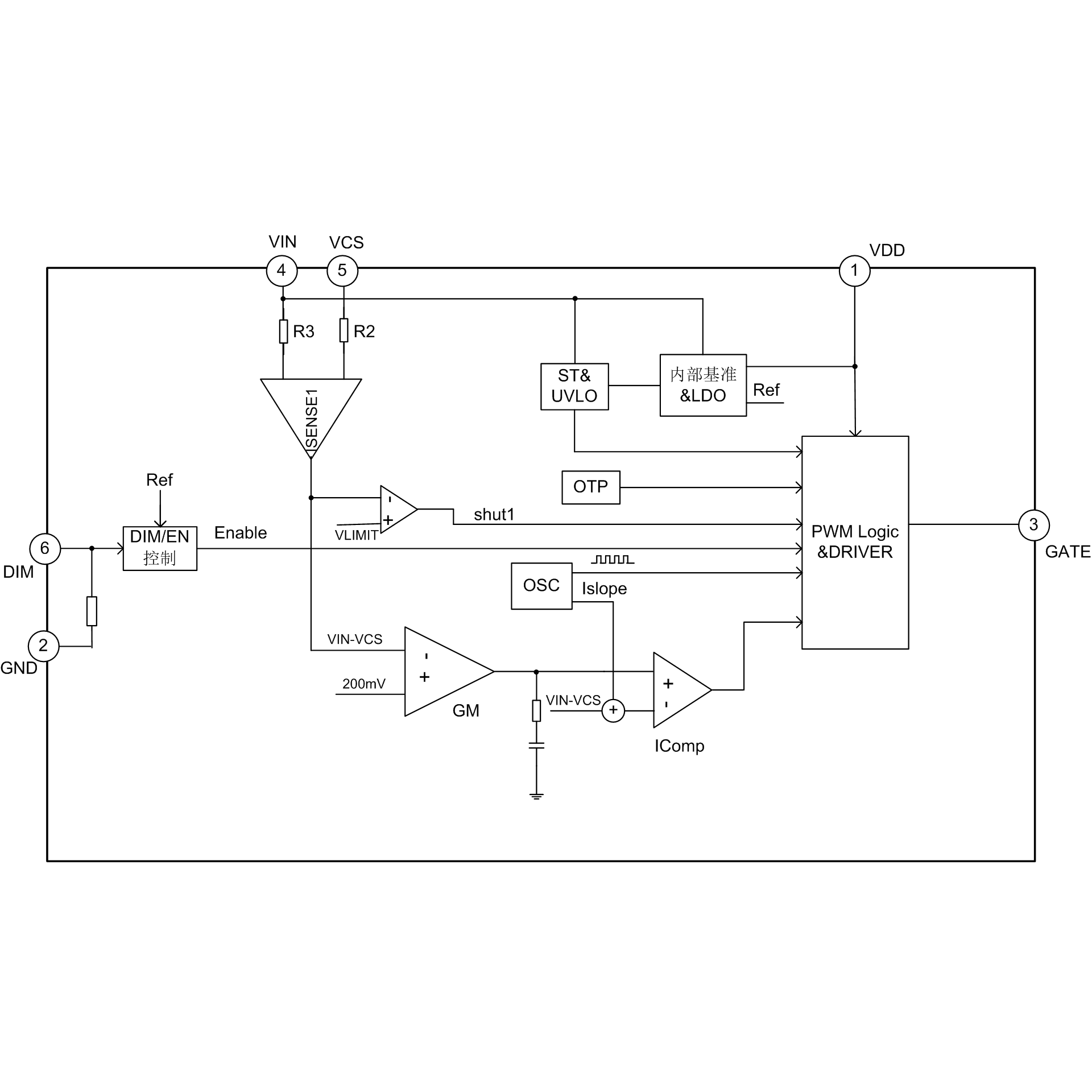

内部框图


封装外形图
