SDH771XG是一款高精度LED恒流驱动控制芯片,适用于85VAC~265VAC全范围交流输入电压的非隔离降压型LED恒流电源系统。

SDH771XG内置高压供电电路,无需启动电阻和辅助绕组即能实现芯片的自主供电,同时更省去了传统的外置电源电容,在加快系统启动的同时又极大地节省了系统成本。

SDH771XG工作在电感电流临界导通模式,芯片采用特有的高精度电流采样技术,结合内部补偿,能获得高恒流精度和优异的线性/负载调整率。

SDH771XG内部集成多种保护功能,包括输出短路保护、逐周期过流保护、过热调节、采样电阻开路保护等,增强了系统的安全性和可靠性。

主要特点
  • 合封500V高压功率MOSFET,性能稳定

  • 集成高压供电功能,无需外部电容

  • 精确恒定电流(<±3%)供给LED

  • 输出短路保护

  • 过热调节功能

  • 逐周期过电流保护

  • 无辅助绕组



产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH7711ASG SOP-7-225-1.27 A1 无卤 料管
SDH7711ASGTR SOP-7-225-1.27 A1 无卤 编带
SDH7711SG SOP-7-225-1.27 SG 无卤 料管
SDH7711SGTR SOP-7-225-1.27 SG 无卤 编带
SDH7712SG SOP-7-225-1.27 2G 无卤 料管
SDH7712SGTR SOP-7-225-1.27 2G 无卤 编带
SDH7713SG SOP-7-225-1.27 3G 无卤 料管
SDH7713SGTR SOP-7-225-1.27 3G 无卤 编带

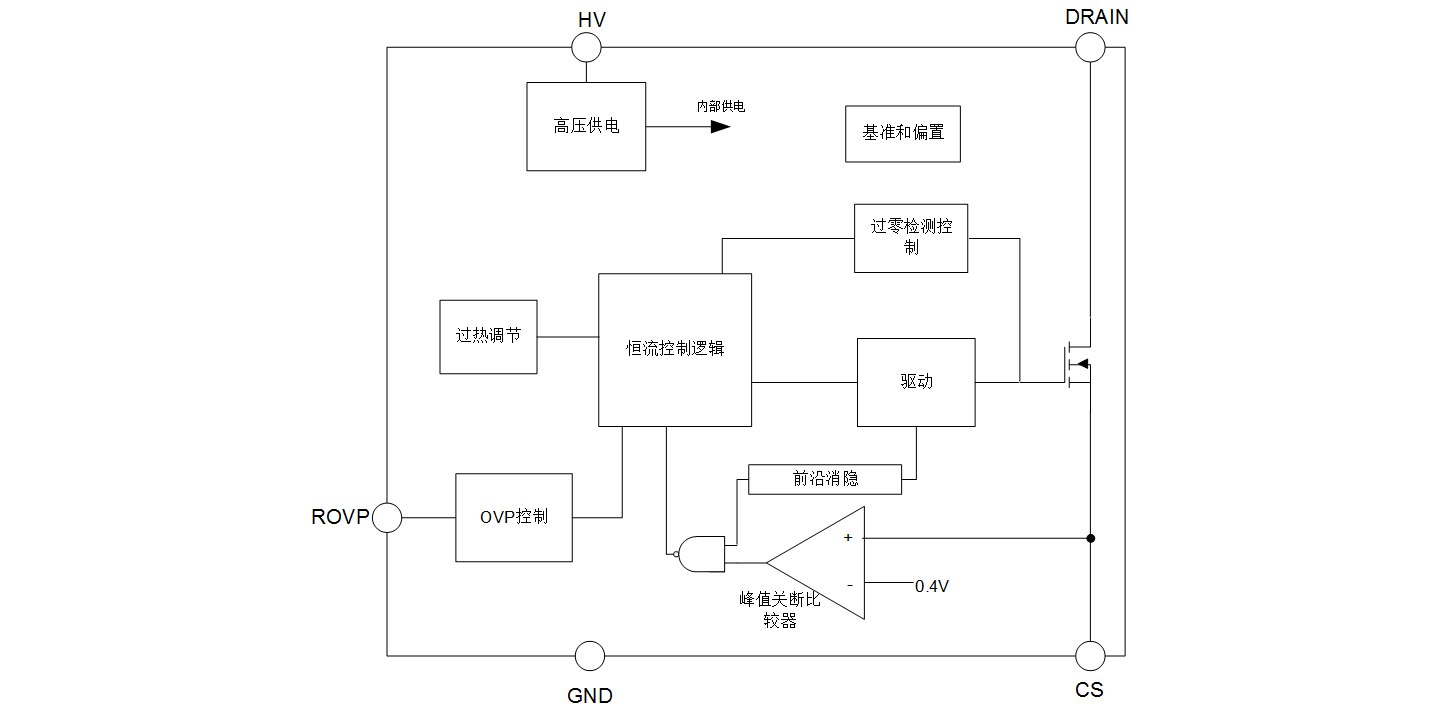

内部框图


封装外形图
