SGM400PB7B1TFM是一款符合汽车标准的功率模块,适用于功率范围30-60kW的电动汽车应用。该模块以150°C工作结温设计,配备士兰微Trench-Field-Stop IGBT4和匹配的发射极控制FRD。

基于士兰微在IGBT功率模块开发的长期经验,对新材料和封装技术的深入研究成果,高质量的自动化产线管控,B1模块具备超低的导通损耗及优异的短路能力。B1模块可以风冷和水冷控制,铜底板、高性能陶瓷基板和引线键合工艺的高度结合,为混动和纯电应用逆变器提供优秀的热循环和功率循环能力,保证了系统最高可靠性。

主要特点

机械特性:

  • 低热阻Al2O3陶瓷基板

  • 集成NTC温度传感器

  • 高机械强度

  • 符合RoHS


电气特性:

  • 400A/650V,VCE(sat)(典型值) =1.38V@IC=400A

  • VCE(sat)带正温度系数

  • 低Vcesat

  • 低开关损耗

  • Tvjop=150°C

产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SGM400PB7B1TFM B1 SGM400PB7B1TFM 纸箱

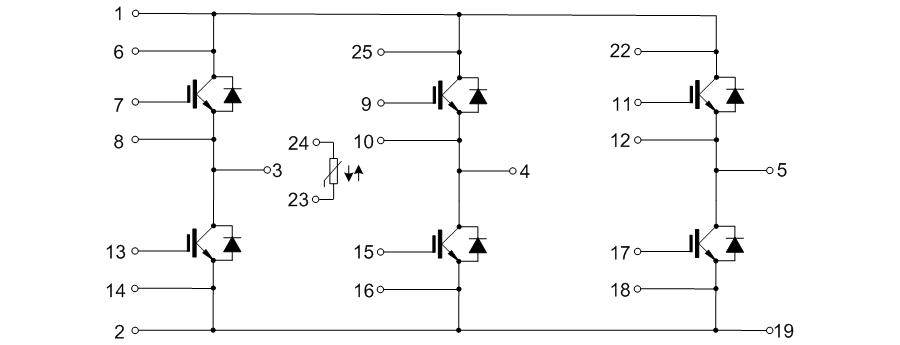

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SGM400PB7B1TFM PDF 349 2021-01-25

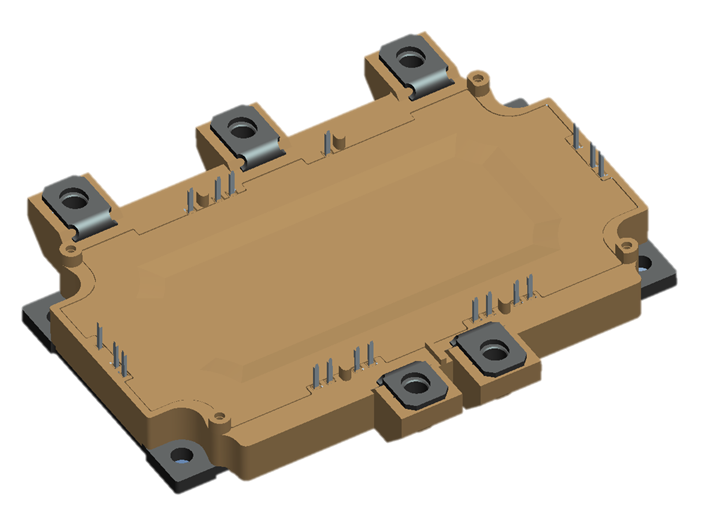

封装外形图
