SA3844是一款固定频率电流模式脉宽调制控制器,设计用于隔离或DC-DC定频电流模式控制应用,所需外部元件数量极少。内部电路包括欠压锁定电路(启动电流小于0.5mA),修调的精密基准电路作为一端输入的误差放大器,可完成锁存操作的逻辑电路,以及可提供限流控制的PWM比较器,图腾柱输出级设计用于大拉电流或灌电流。输出级在关断状态为低电平,适用于驱动N沟道MOSFETs。

主要特点
  • 对隔离及DC-DC转换器进行优化

  • 低启动电流(<0.5mA)

  • 自动前馈补偿

  • 逐脉冲限流

  • 负载响应特性好

  • 具有迟滞功能的欠压锁定电路

  • 双脉冲抑制功能

  • 大电流图腾柱式输出

  • 内部修调带隙基准

  • 工作频率高达500kHz


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SA3844SA SOP-8-225-1.27 SA3844 无卤 料管
SA3844SATR SOP-8-225-1.27 SA3844 无卤 编带

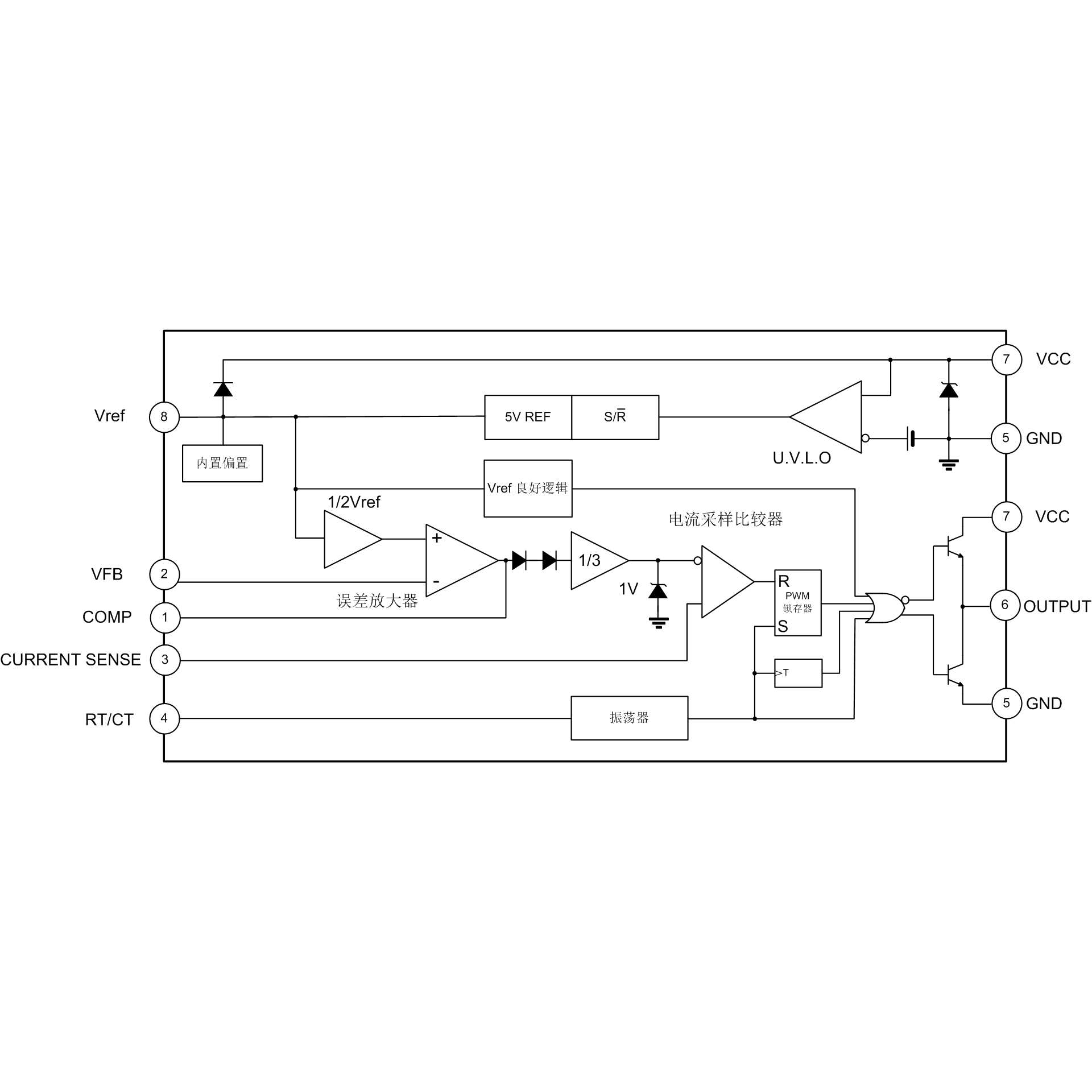

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SA3844 说明书 PDF 296 2021-01-28 SA3844 说明书
封装外形图
