SDM06C60TA2
智能功率模块(IPM),600V/6A 三相全桥驱动

SDM06C60TA2是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如风机、水泵、电冰箱等。内置了三相半桥高压栅极驱动电路和6个低损耗IGBT功率器件。

SDM06C60TA2内部集成了欠压、短路等各种保护功能以及温度输出,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM06C60TA2采用了高绝缘和易导热设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的场合。


主要特点
  • 内置6个600V/6A的低损耗IGBT

  • 内置高压栅极驱动电路(HVIC)

  • 内置欠压保护、温度输出、过流保护

  • 内置使能关断功能

  • 内置双高互锁功能

  • 内置带限流电阻的自举二极管

  • 完全兼容3.3V和5V的MCU的接口,高电平有效

  • 3个独立的负直流端用于变频器电流检测的应用

  • 绝缘级别:1500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM06C60TA2 DIP-25B SDM06C60TA2 无卤 料管

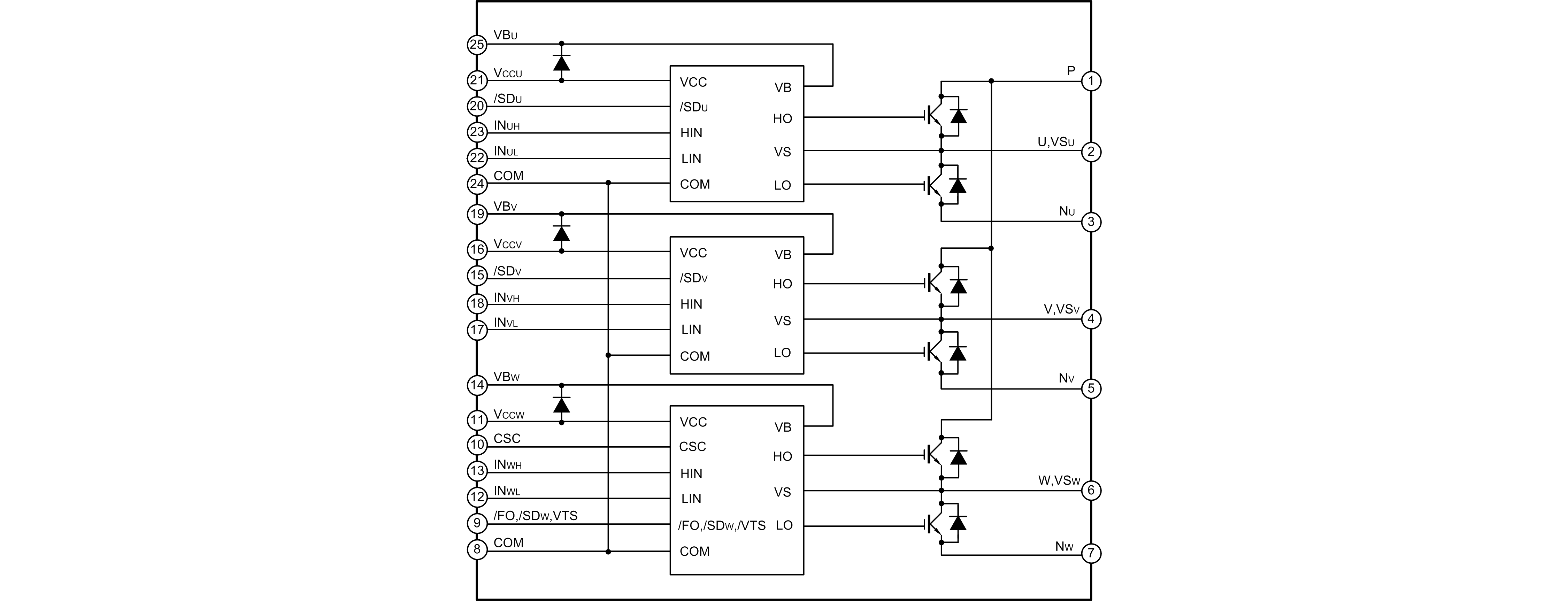

内部框图

SDM06C60TA2 .png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM06C60TA2 PDF 296 2023-02-13 SDM06C60TA2 简要版说明书
封装外形图
