SLP74LVC125A
三态输出的四通道缓冲器/线路驱动器

     SLP74LVC125A包含四个三态输出(nY)的同相缓冲器/线路驱动器,由输出使能输入(nOE(———)控制。

     以确保高阻抗状态在电源上升或电源下降,OE(———应该通过一个上拉电阻器与VCC连接;电阻器的最小值取决于驱动器的吸电流能力。

     输入可以是3.3V或5V驱动。禁用时,输出电压最高可达5.5V。


主要特点
  • 输入电压可达5V

  • 电源电压范围:1.2V~3.6V

  • CMOS低功耗

  • 与TTL电平直接接口

  • ESD保护性能

  • HBM>2000V

  • CDM>500V

  • 闩锁性能超过100mA

  • 工作环境温度范围:-40°C~+85°C和-40°C~+125°C


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SLP74LVC125AEB SOP-14-225-1.27 74LVC125A 无卤 料管
SLP74LVC125AEBTR SOP-14-225-1.27 74LVC125A 无卤 编带
SLP74LVC125AJY TSSOP-14-225-0.65 LVC125A 无卤 料管
SLP74LVC125AJYTR TSSOP-14-225-0.65 LVC125A 无卤 编带

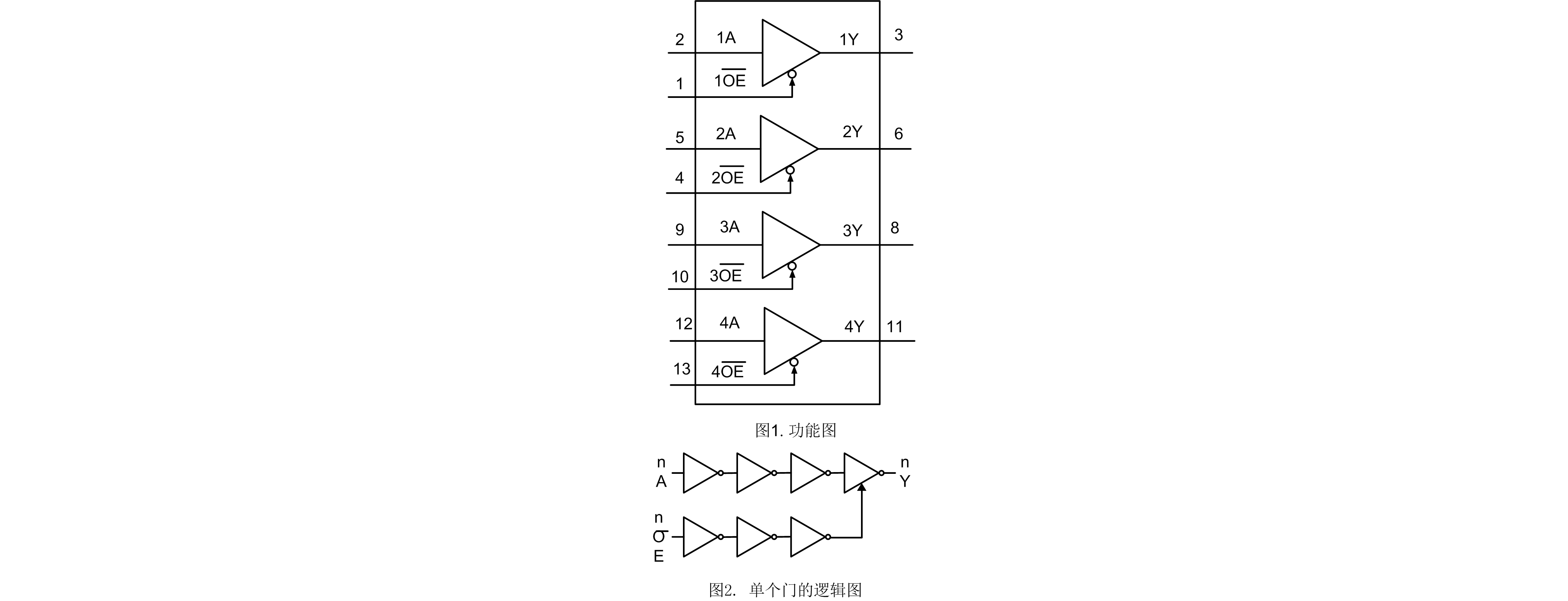

内部框图

SLP74LVC125A  中文.png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SLP74LVC125A PDF 329 2024-03-26 SLP74LVC125A 简要版说明书
