SD6898AH是一款单级原边控制高功率因数LED驱动电路,内置650V高压功率MOSFET,主要应用于反激式LED照明系统。它采用固定导通时间控制来实现高功率因数。

SD6898AH能够提供精确的恒流控制,工作在临界导通模式,具有非常高的效率。它工作在原边控制模式,可以省去光耦、次级反馈控制以及环路补偿,简化设计,降低成本。

SD6898AH带有完整的保护功能,例如LED短路保护,LED开路保护,过温保护,等等。


主要特点
  • 原边控制反激系统

  • 临界导通模式

  • 低启动电流

  • 内置650V高压功率MOSFET

  • 前沿消隐w  固定导通时间控制

  • VCC过压保护

  • VCC欠压锁定

  • 过温保护

  • 逐周期限流

  • 峰值电流补偿

  • LED短路保护和LED开路保护



产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD6898AH EHSOP-5-325-1.7 68 无卤 料管
SD6898AHTR EHSOP-5-325-1.7 68 无卤 编带

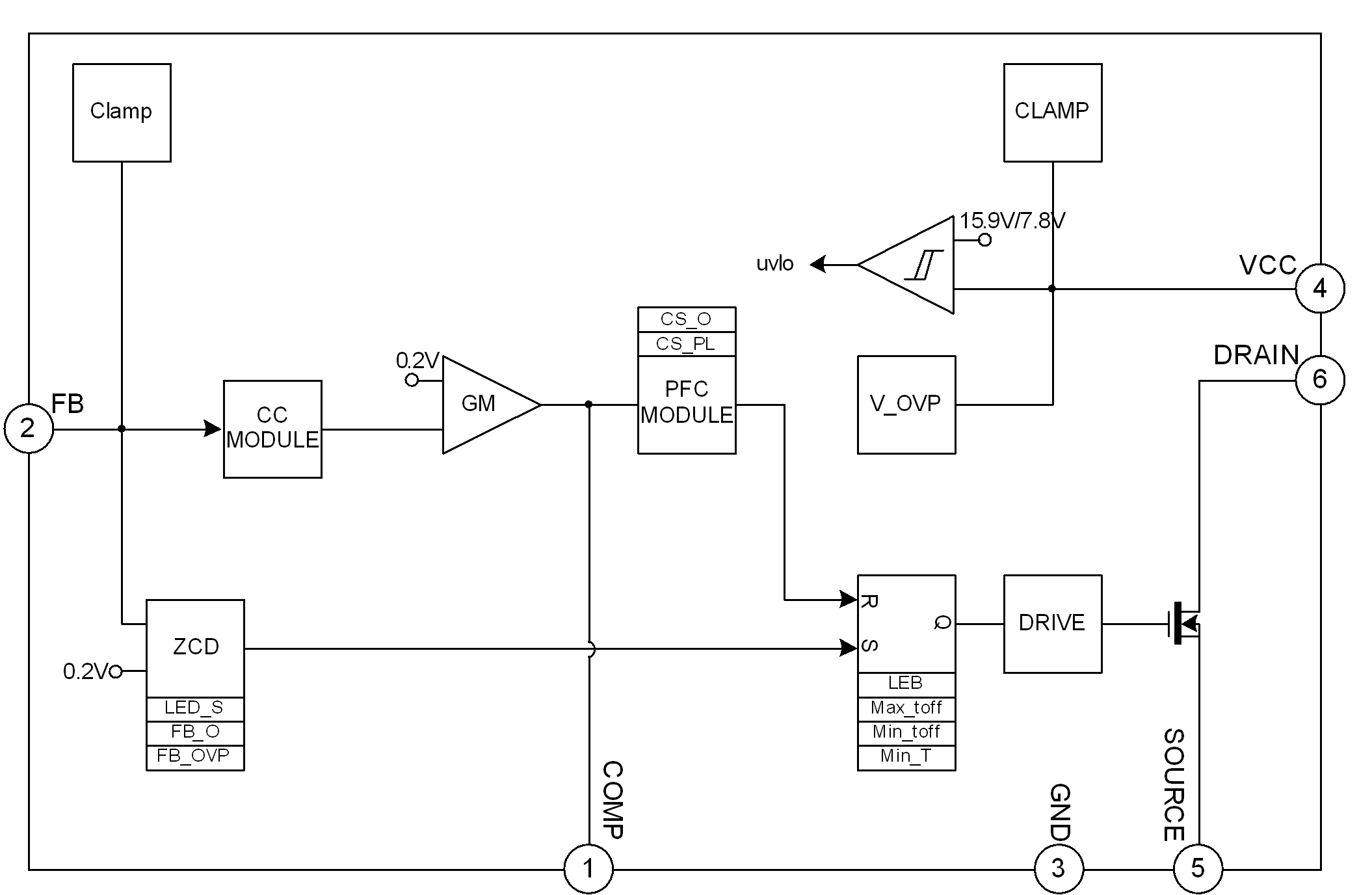

内部框图


封装外形图
