SD20M60AC
智能功率模块 600V/20A 3相全桥驱动

SD20M60AC 是高度集成、高可靠性的 3 相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如空调、洗碗机、工业缝纫机等。其内置了 6 个低损耗的 IGBT 管和 3 个高速半桥高压栅极驱动电路。

SD20M60AC 内部集成了欠压、短路、过温等各种电路,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SD20M60AC 采用了高绝缘、易导热的设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的应用场合。

主要特点
  • 内置 6 个 600V/20A 的低损耗 IGBT;

  • 内置高压栅极驱动电路;

  • 内置欠压保护和过温、过流保护;

  • 内置自举二极管

  • 完全兼容 3.3V 和 5V 的 MCU 的接口,高电平有效;

  • 3 个独立的负直流端用于变频器电流检测的应用;

  • 报警信号:对应于低侧欠压保护和短路保护;

  • 封装体采用 DBC 设计,热阻极低;

  • 绝缘级别:2500Vrms/min。

产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD20M60AC DIP-27H SD20M60AC 无卤 料管

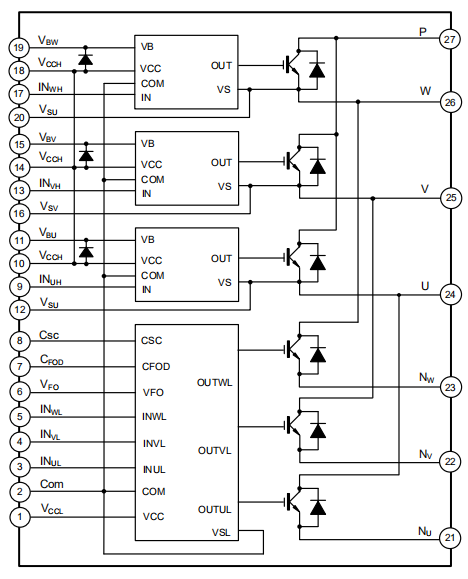

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD20M60AC PDF 287 2024-04-15 SD20M60AC简要版说明书
