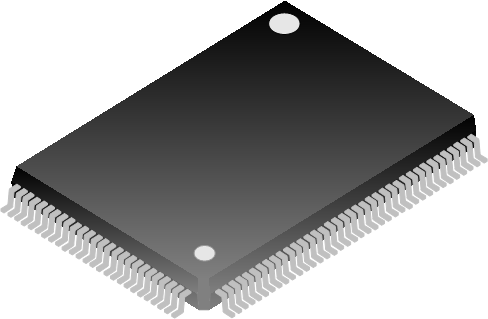

SC6137D
音频编解码SoC电路

SC6137D是集成USB\SD\CD控制接口的音频编解码SoC电路,内置MCU,方便用户进行二次开发;内置高性能RISC,可直接解析存储在CD、USB盘和SD卡上的文件系统,具备主流音频格式的解码能力及音频编码能力;内置视频处理模块VOU和视频DAC,支持CVBS和Y/C信号的同时输出,模拟R、G、B信号的输出。

SC6137D可外接蓝牙RF收发器,软件嵌入蓝牙协议栈解析,实现蓝牙音乐播放和语音通话功能。


主要特点

芯片构架

  • 低功耗8-bit MCU与高性能32-bit RISC的双核构架,附带专用伺服解码。

  • MCU核比传统51性能强4倍,指令集兼容传统的MCS-51指令集。

  • 采用CACHE+SPI结构,提升SPI flash读取效率;

  • Cache锁定时MCU可控制读写SPI flash;

  • 内部RAM为256字节,外部RAM为2K+512字节,通过SPI flash,指令空间可扩展到8M字节;

  • 电路内置保密存储单元,支持对SPI flash 内的程序进行保密;

  • 高性能RISC 32位内核,6级流水线。

  • 8KB独立的指令cache和数据cache,单周期乘累加,支持在线调试(OCD);

  • 32位指令和数据空间,具有MMU功能,支持操作系统;

伺服

  • 集成RF Amp,servo控制电路和CDDA、CDROM解码器。

  • 盘片格式:

  • 支持CD/CD-R/CD-RW物理格式;

  • 支持CD-DA、CDROM、CDROMXA等数据格式;

  • 支持CD-TEXT功能;

  • 应用功能:

  • 支持到CLV 4X机芯读取;

  • 带电子抗震功能;

  • 具备光盘的转录,实现边播边录;

时钟与电源管理

  • 外接32.768KHz晶振和12MHz晶振。

  • 内置以32.768KHz为参考时钟MCU PLL和以12MHz为参考时钟的System PLL,Audio PLL和USB PLL。

  • 支持时钟分频控制,MCU可工作在32.768KHz ~ 24MHz范围内9级频率,RISC可工作在30MHz ~ 162MHz范围内15级频率。

  • 单电源外部3.3V供电,内置DC-DC和LDO模块,提供给RISC和MCU内核使用。

  • 集成单独供电RTC,带万年历功能,带256字节保护RAM,在主电路断电时,仍可保存信息。

  • 支持stop,powerdown等多种低功耗工作模式。

存储控制器

  • 集成32KB OTP,可用于程序运行,关键数据保护。

  • SPI flash控制器。

  • 支持SPI flash 1/2线模式;

  • SPI flash内固件可升级,可以从SPI flash启动程序;

  • 支持MCU程序直接在SPI flash中运行,调试代码可下载;

  • SDRAM控制器。

  • 高效SDRAM控制器,支持16-bit数据位宽操作

  • 支持self-refresh,power down等SDRAM低功耗模式;

  • 电路内部叠封2M*16-bit 的SDRAM die;

外设接口

  • 集成USB full/low speed控制器, 提供host/device功能。

  • 配置有5个endpoint,其中3个是INOUT类型;

  • 内置DMA,支持实时传输,中断传输,批量传输和控制传输;

  • 支持USB wakeup和suspend功能;

  • 支持USB audio应用;

  • 集成2个SD/MMC/SDIO三合一控制器,支持SD/MMC/SDIO协议,支持通用SPI接口。

  • 集成1个高速UART控制器。

  • 支持到4Mbps波特率,带64字节缓冲,DMA控制数据流传输。

  • 集成2个I2S控制模块。

  • 支持采样率到24-bit@192KHz;

  • DMA控制数据流传输;

  • 支持音频5.1输出和2.0输入输出;

  • 集成SPDIF输出,支持采样率到24-bit@96KHz,DMA控制数据流传输。

  • 集成1路18-bit精度DAC,模拟输出LINEOUT_R和LINEOUT_L。

  • 集成I2C host/slave控制接口;

  • 集成4路PWM输出;

  • 集成16-bit精度audio ADC。

  • 3路通道,可用于MIC输入,支持音频叠加及简单混响处理;

  • 支持录音并编码后存储到SD或U盘中;

  • 集成8路10-bit ADC,可用作按键等,支持MCU唤醒功能。

  • 集成4*32段LCD驱动控制器。

  • 集成4通道video DAC. ;支持CVBS和Y/C同时输出,模拟R、G、B单独输出。

  • 集成数字视频接口:

  • 支持BT656,BT601标准格式输出,

  • 支持24-bit RGB888标准格式输出;

  • 可驱动6.4、7、8寸等LCD数字屏;

  • 集成可编程GPIO,驱动电流4级可配置(2mA/4mA/8mA/24mA),上拉、开漏可配置。

其他

  • 支持ADPCM,MP3*,WMA*,LC-AAC*,OGG,FLAC*,APE*等解码。

  • 支持ADPCM、MP3*编码。

  • 可嵌入EQ等音频后处理软件。

  • 可通过内置软件实现各种音频处理,例如可对DISC、USB、SD卡中的音频数据实现变速变调、变速不变调等处理。

  • 支持内置蓝牙协议栈,支持A2DP、HFP、AVRCP、PBAP等profile。

  • 支持内置噪音抑制和回声消除算法,实现蓝牙的语音通信功能。
