SC7313
三路立体声输入带音调和音量处理的数控四声道音频处理器

SC7313是一块具有音量、音调(低音、高音)、平衡度(左、右)和响度(前、后)控制的音频处理电路,适用高品质的汽车收、放音机和高保真的音响系统中。该电路提供了输入增益选择和外部响度控制功能。所有的控制均通过可与微机连接的串行I2C总线来操作;通过外接阻容网络和内部运放的配合,可设置各种交流幅频特性。

由于采用了高性能的CMOS工艺技术,实现了低失真、低噪声和低直流电平漂移。



主要特点

含有输入多路选择器

  • 三路立体声信号输入

  • 输入增益可设置以与各种信源进行最值匹配

四声道衰减器

  • 四个声道可独立控制。对平衡度和响度进行每级1.25dB的衰减和提升。

  • 独立的静音控制功能。

所有的功能均通过串行I2C总线控制

有响度控制功能

音量控制每级1.25dB

高音和低音控制

输入与输出端可与外部均衡器和噪声抑制电路匹配



产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SC7313STR SOP-28-375-1.27 SC7313S Pb free Tape & Reel

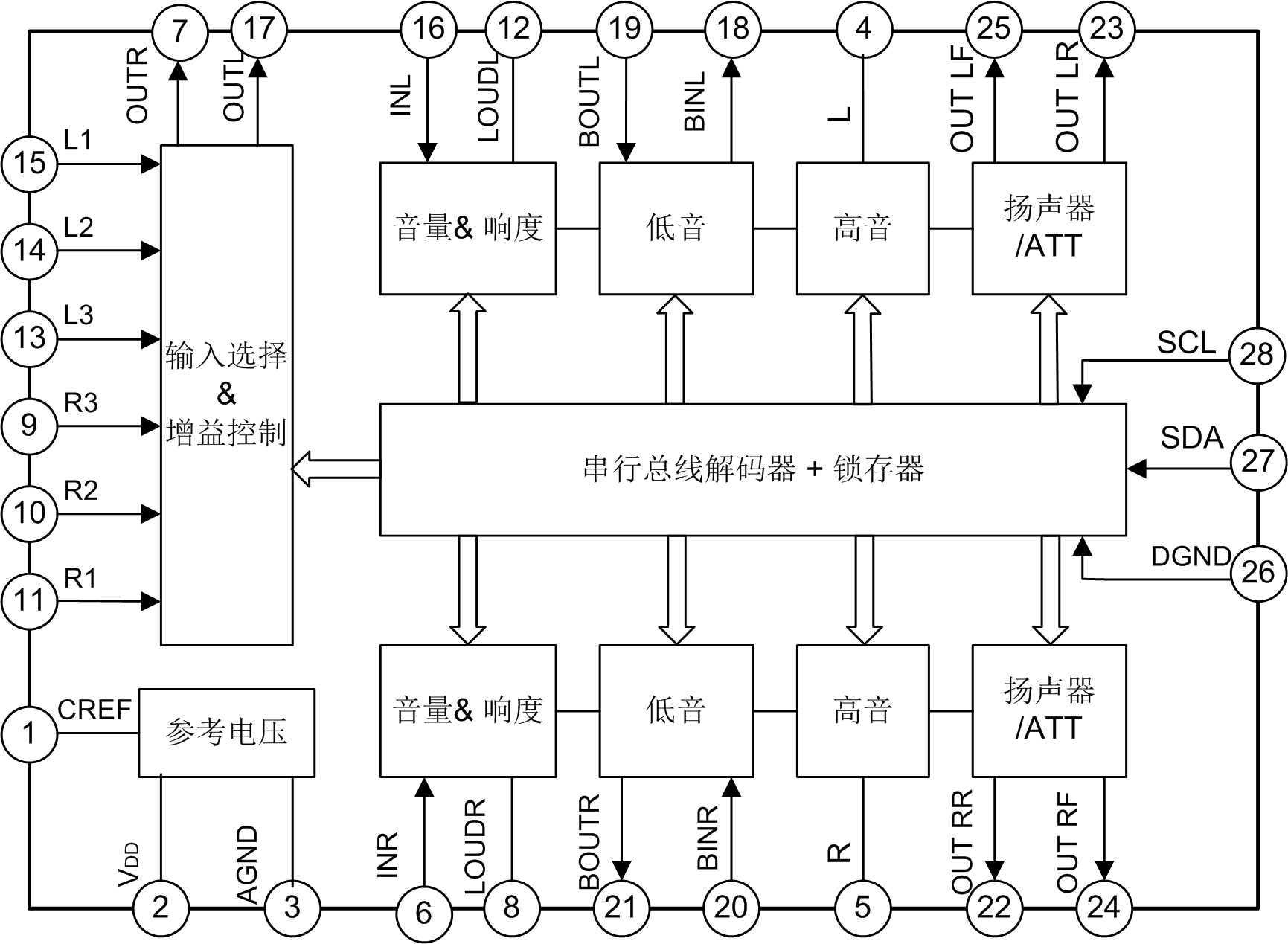

内部框图


封装外形图
