破壁机与传统榨汁机相比,具有超高转速瞬间击破果蔬等食材的细胞壁,更有效提取食材营养,且口感细腻。在功能上,破壁机集合了榨汁机、豆浆机、料理机、研磨器、以及和面机等功能,大大提升了产品的适用范围,是现代居家保健、养生首选的神器。

目前高端破壁机多采用PMSM电机控制,具有更小的体积,更高的转速,更低的工作噪音,更强劲的破壁能力,更宽的调速范围。

士兰微针对破壁机器的应用需求,开发了基于MCU(SC32F5832)+IPM(SD15G60FB)的整体方案,电控部分兼容无霍尔/有霍尔的高速FOC单电阻控制,其中带霍尔方案具有能适应不同厂家的各类电机,调试方便;无霍尔方案减低了电控的整体成本,并兼具启动速度快,带载能力强等优点。

方案拓扑

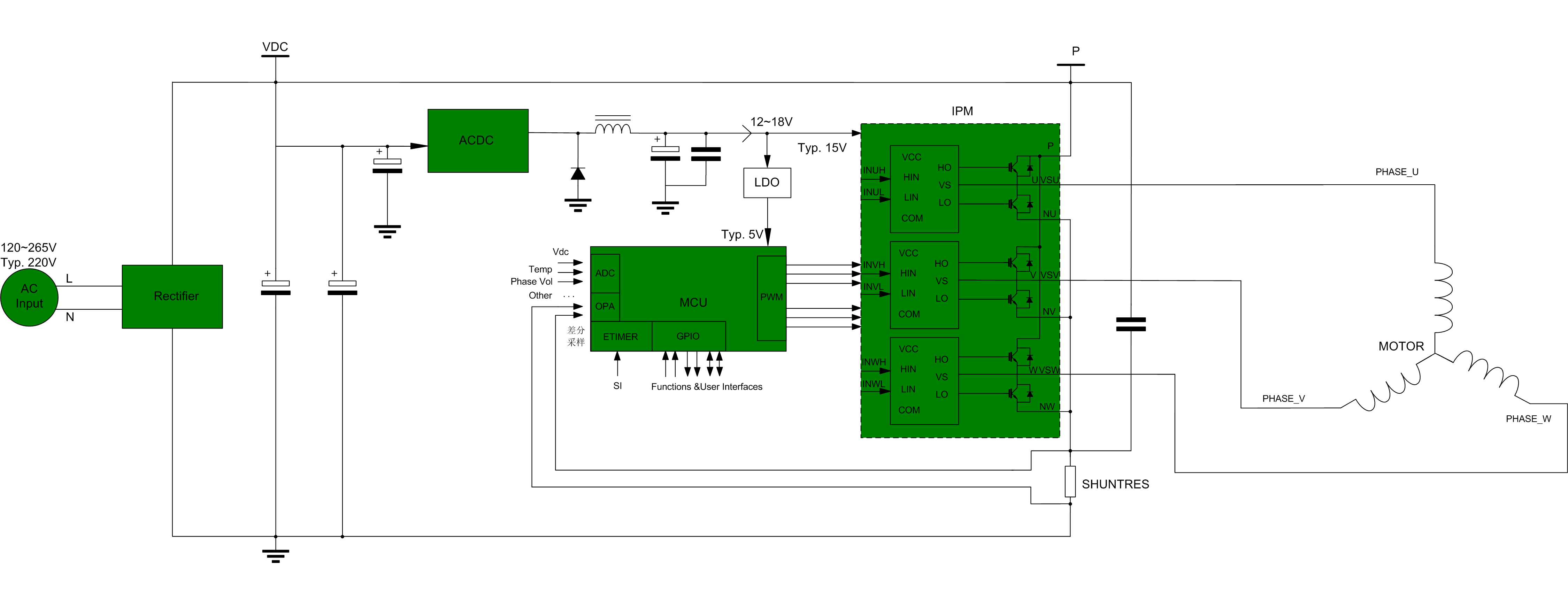

士兰微破壁机方案的PMSM电机控制硬件拓扑图如下,核心器件是MCU(SC32F5832LL1G) 以及IPM(SD15G60FB)智能功率模块。

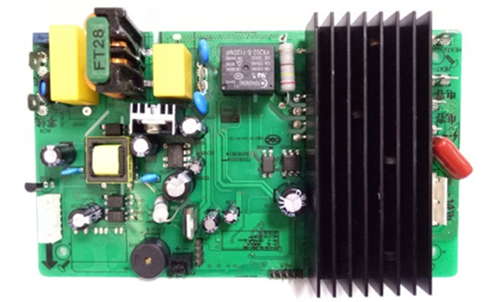

破壁机方案样板


方案产品
拓扑分类 产品分类 典型产品型号 典型封装 产品描述
IPM智能功率模块 IPM智能功率模块 SDM15G60FB DIP-24HL 智能功率模块(IPM),600V/15A 三相全桥驱动
IPM智能功率模块 IPM智能功率模块 SDM30G60FB DIP-24HL 智能功率模块(IPM),600V/30A 三相全桥驱动
应用信息
标题 类型 大小 (KB) 日期 下载最新中文版本
SilanPro用户手册 PDF 3072 2020-04-03 SilanPro用户手册_1.3
