SDH8634
内置高压MOSFET的PWM+PFM控制器系列

SDH8634是用于开关电源的内置高压MOSFET及高压启动恒流源、外置采样电阻的电流模式PWM+PFM控制器。

SDH8634内置高压启动恒流源,低待机功耗<30mW。有多种控制模式:在重载时,工作在PWM模式;在轻载时,工作在PFM模式,以提高转换效率;在空载时,进入打嗝模式,以降低待机功耗。

SDH8634具有抖频功能,以降低EMI。内置峰值电流补偿电路,可以使不同交流电压输入时极限输出功率一致。内置软启动功能可以在上电过程中减小变压器的应力,防止变压器饱和。

SDH8634内部集成全面的异常状态保护功能,包括前沿消隐(LEB),逐周期峰值限流,VCC过压保护(OVP),输出过载保护(OLP)和过温保护(OTP)等。


主要特点
  • 高压启动

  • 低待机功耗<30mW

  • 多种控制模式

  • 抖频

  • 峰值电流补偿

  • 软启动

  • 前沿消隐(LEB)

  • 逐周期峰值限流

  • VCC过压保护(OVP)

  • 输出过载保护(OLP)

  • 过温保护(OTP)


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH8634 DIP-8-300-2.54 SDH8634 无卤 料管

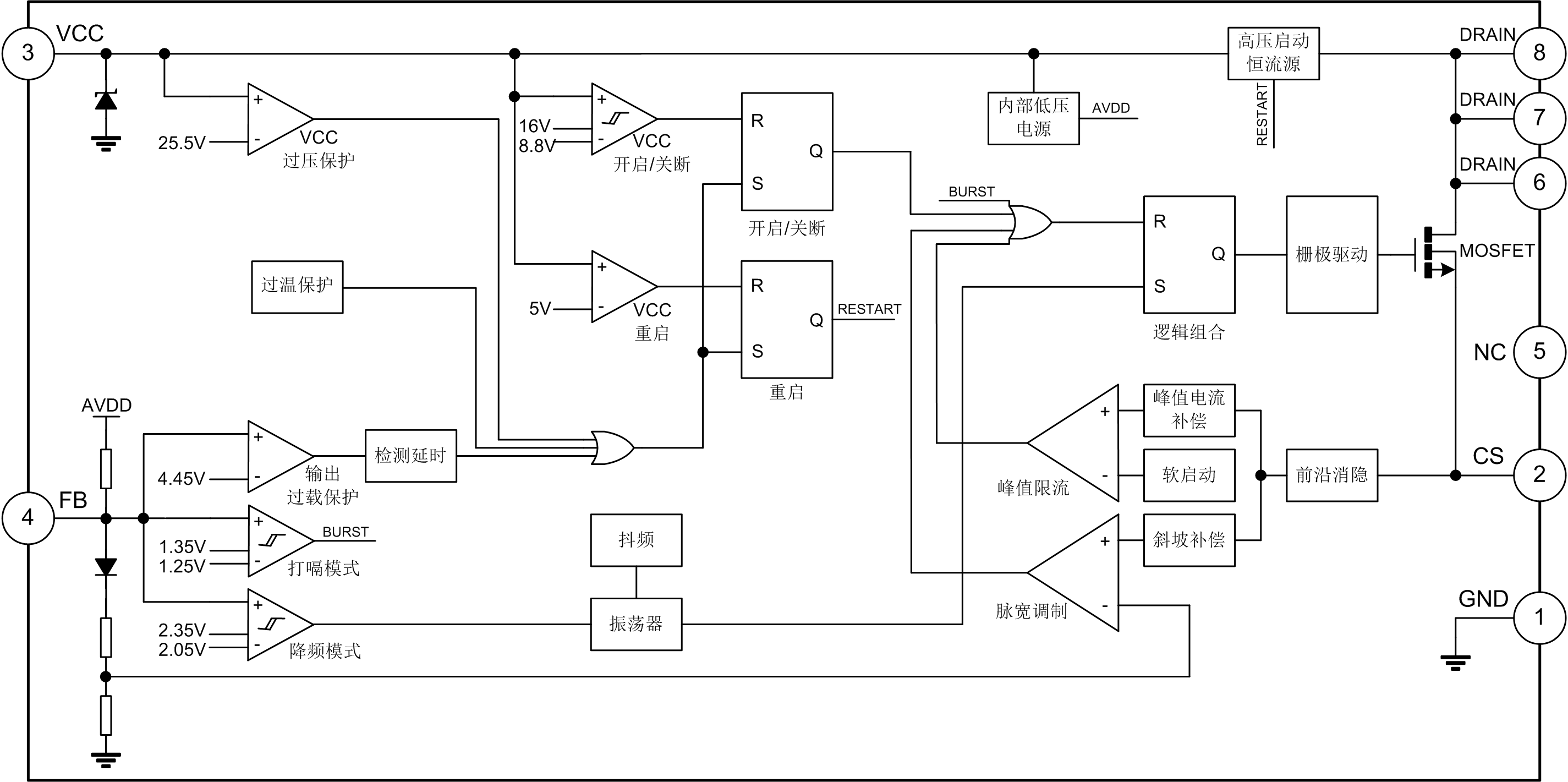

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDH8634 PDF 240 2024-01-08 SDH8634简要版说明书
封装外形图
