SDH8594ES
内置高压MOS管的高精度原边控制开关电源

SDH8594ES是内置高压MOS管功率开关的原边控制开关电源(PSR),采用PFM调制技术,提供精确的恒压/恒流(CV/CC)控制环路,具有非常高的稳定性和平均效率。并且集成高压启动,可以省去外围的启动电阻。

采用SDH8594ES设计系统,无需光耦,可省去次级反馈控制、环路补偿,精简电路、降低系统成本。SDH8594ES适用8~12W输出功率,具有可调节线损补偿功能和内置峰值电流补偿功能。



主要特点
  • 原边控制模式

  • 高精度恒流恒压控制

  • 低启动电流

  • 可调节输出电压电流

  • 可调节线损补偿

  • 内置650V MOSFET

  • 内置高压启动

  • 满足75mW待机标准

  • 前沿消隐

  • 无需补偿电容

  • 过温保护

  • VCC过压保护

  • 输出过压保护

  • 欠压锁定

  • 逐周期限流

  • 输出短路保护

  • 过流保护

  • 最大导通时间保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH8594ES SOP-8-225-1.27 SDH8594E 无卤 料管
SDH8594ESTR SOP-8-225-1.27 SDH8594E 无卤 编带

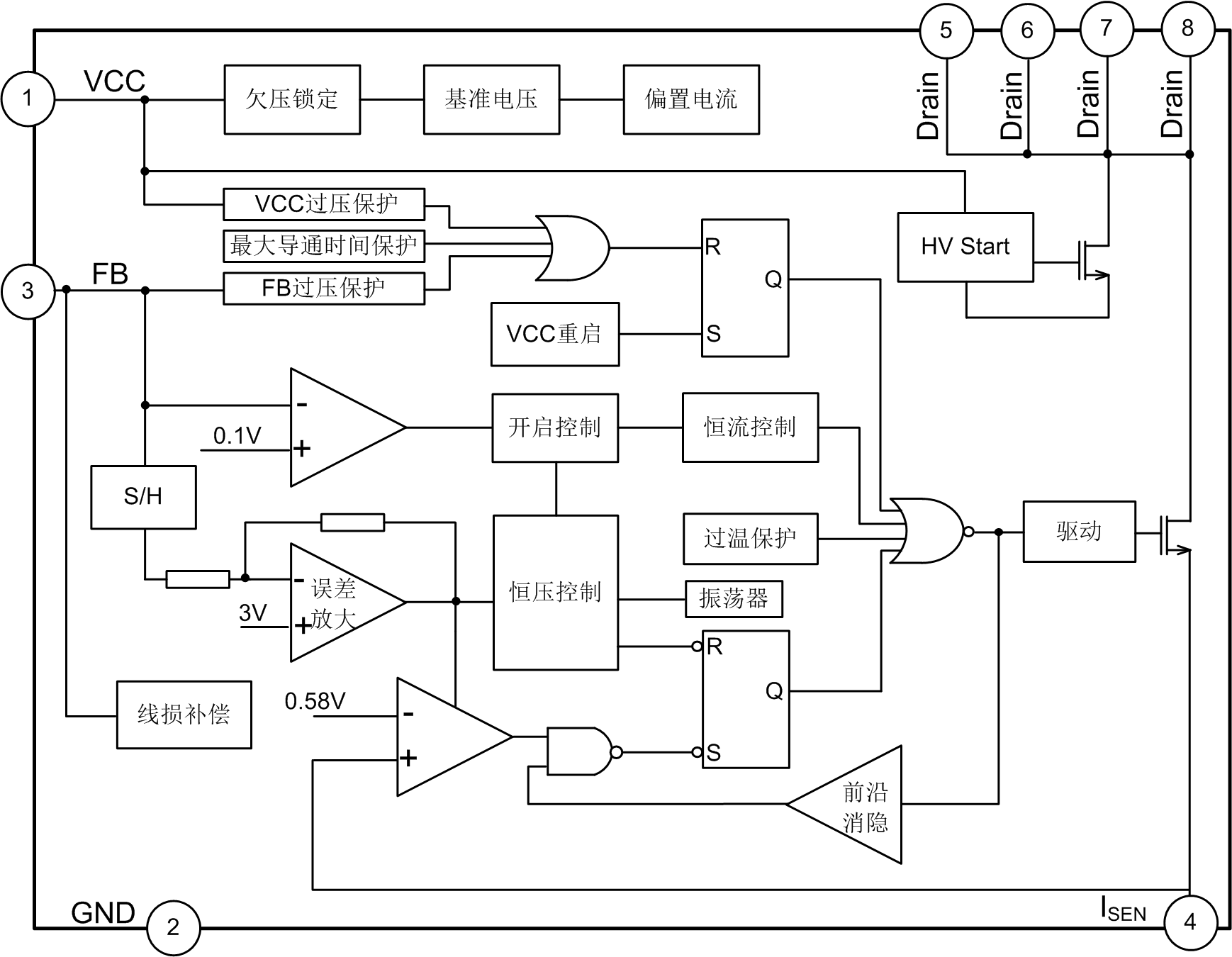

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDH8594ES PDF 265 2024-01-05 SDH8594ES简要版说明书
封装外形图
