SD7558A是一款调光信号转化专用芯片,内置12VLDO,5VLDO,12V稳压基准输出口,内置电流源,大大简化系统外围电路。兼容0-10V,PWM,电位器三种输入信号,并能把输入信号转化成PWM输出,PWM输出变化平滑,特别适合LED调光芯片,调光效果平滑,用户体验更佳。

主要特点
  • 供电范围广,输入VIN电压范围15V-100V

  • 内置12VLDO和5VLDO

  • 兼容0-10V,PWM,电位器三种输入信号并转化为PWM输出

  • 内部可设电流源50uA,100uA,200uA,500uA

  • 过温保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD7558A SOP-8-225-1.27 无卤 料管
SD7558ATR SOP-8-225-1.27 无卤 编带

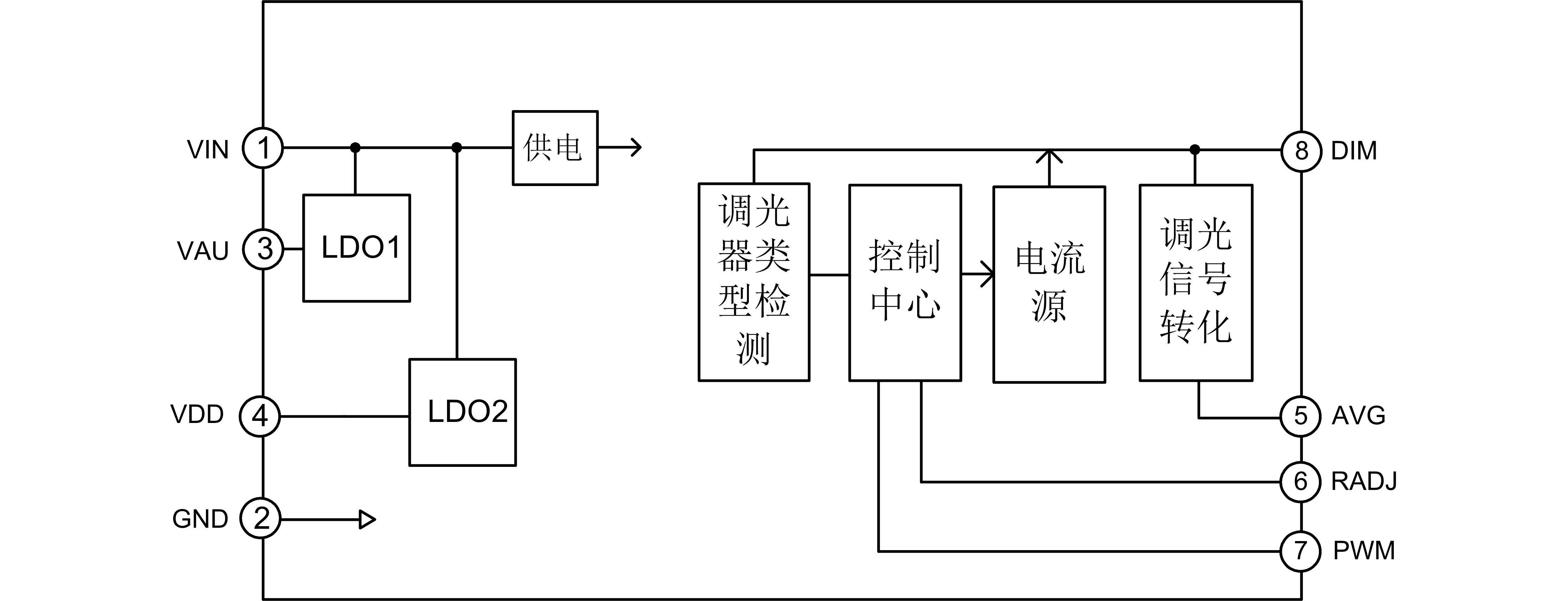

内部框图

SD7558A 中文.png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD7558A PDF 178 2021-07-20 SD7558A 简要版说明书
封装外形图
