SDM15G60TA
智能功率模块(IPM),600V/15A 三相全桥驱动

SDM15G60TA是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如空调、变频器、洗衣机等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。

SDM15G60TA内部集成了欠压、短路、过温等各种保护功能,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM15G60TA采用了高绝缘和易导热设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的场合。

主要特点
  • 内置6个低损耗600V/15A IGBT;

  • 内置高压栅极驱动电路(HVIC);

  • 内置欠压保护和过温、过流保护和温度输出;

  • 内置带限流电阻的自举二极管;

  • 完全兼容3.3V和5V的MCU的接口,高电平有效;

  • 3个独立的负直流端用于变频器电流检测的应用;

  • 报警信号:对应于低侧欠压保护和短路保护;

  • 封装体采用 Al2O3  DBC设计,热阻极低;

  • 绝缘级别:1500Vrms/min。

产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM15G60TA DIP-24HL SDM15G60TA 无卤 料管

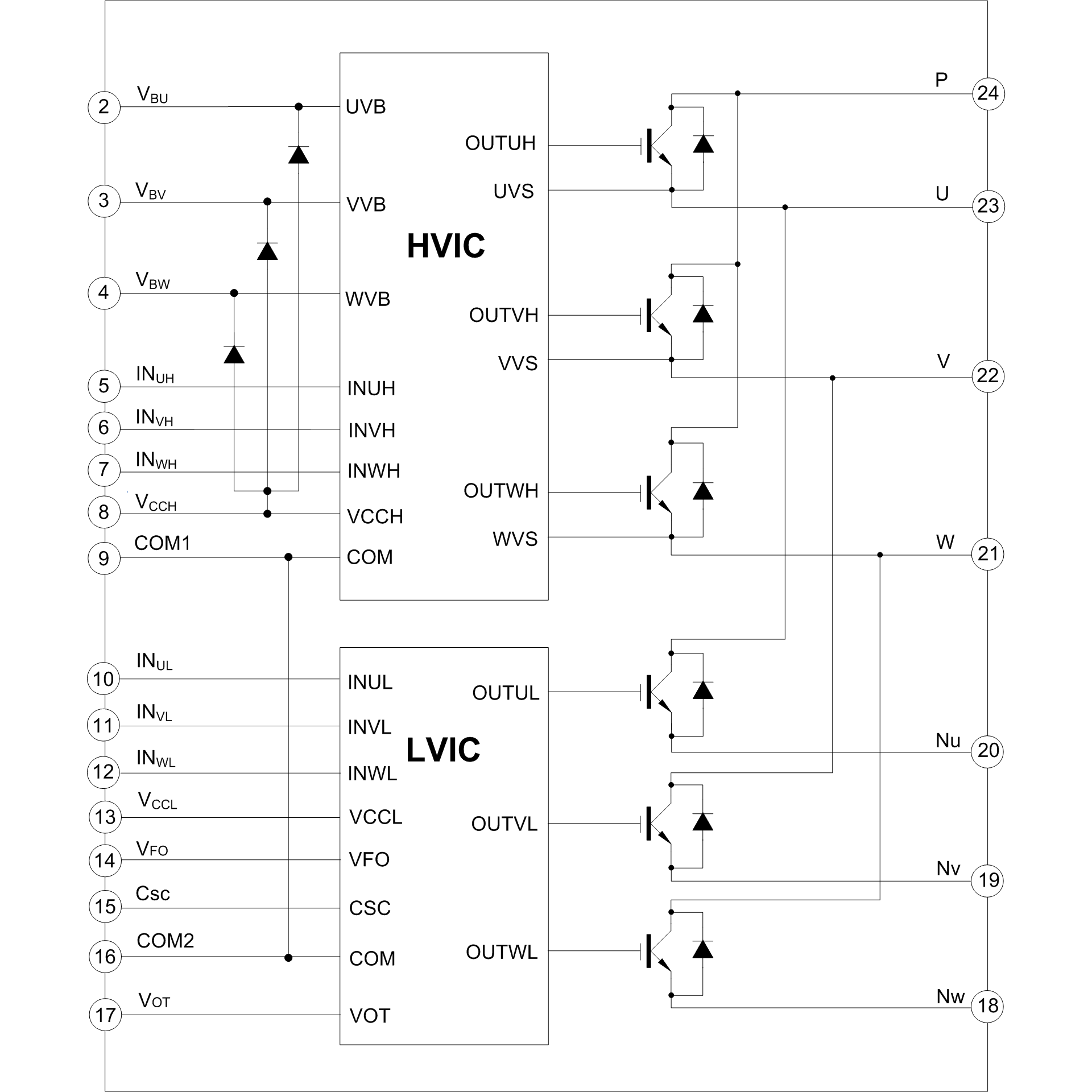

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM15G60TA PDF 299 2021-02-23 SDM15G60TA 说明书
封装外形图
