SDH771XRN
非隔离降压型LED恒流驱动芯片

SDH771XRN是一款高精度LED恒流驱动控制芯片,适用于85VAC~265VAC全范围交流输入电压的非隔离降压型LED恒流电源系统。

SDH771XRN创造性地在内部集成了整流桥、500V高压功率MOS、600V续流二极管,极大地简化了系统的外围器件需求;同时电路内置高压供电结构,无需启动电阻和辅助绕组即能实现芯片的自主供电,省去了传统的外置VCC电源电容,在加快系统启动的同时进步一节省了系统成本。

SDH771XRN工作在电感电流临界导通模式,采用特有的高精度电流采样技术,能获得高恒流精度和优异的线性/负载调整率。电路内部集成多种保护功能,包括输出开路保护、输出短路保护、逐周期过流保护、过热调节、过温保护、采样电阻开路保护等,增强了系统的安全性和可靠性。其中系统的开路保护电压可通过ROVP管脚外部设置。


主要特点
  • 集成整流桥

  • 集成600V超快恢复二极管

  • 合封500V高压功率MOSFET,性能稳定

  • 集成高压供电,无启动电阻、无VCC电容

  • 精确恒定电流(<±3%)供给LED

  • 输出开短路保护

  • 开路保护电压外部可调,抗潮湿抗干扰能力强

  • 过热调节功能

  • 过温保护功能

  • 逐周期过电流保护

  • 无辅助绕组

产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH7711CRNTR ASOP-7 无卤 编带
SDH7711BRNTR ASOP-7 无卤 编带
SDH7711ARNTR ASOP-7 无卤 编带
SDH7711RNTR ASOP-7 无卤 编带
SDH7712RNTR ASOP-7 无卤 编带

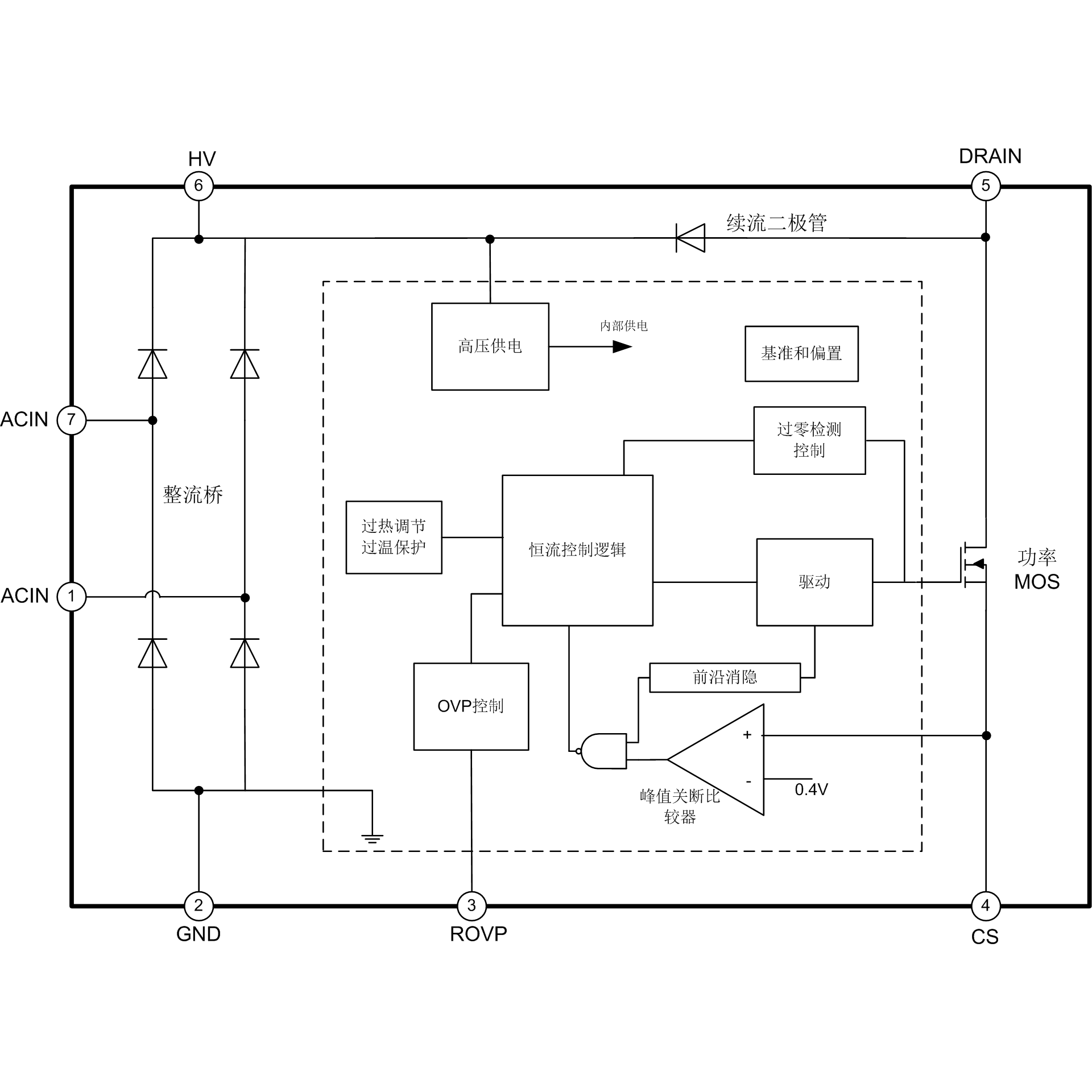

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDH771XRN PDF 257 2022-01-18 SDH771XRN 说明书
封装外形图
