SDM20G60FC8
智能功率模块(IPM),600V/20A 三相全桥驱动

SDM20G60FC8是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如空调压缩机、工业伺服器、低功率变频器等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。

SDM20G60FC8内部集成了欠压、短路等各种保护功能,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM20G60FC8采用了高绝缘和易导热设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的场合。


主要特点

内置6个低损耗600V/20A IGBT

内置高压栅极驱动电路(HVIC)

内置欠压保护、过流保护和温度输出

内置带限流电阻的自举二极管

完全兼容3.3V和5V的MCU的接口,高电平有效

3个独立的负直流端用于变频器电流检测的应用

报警信号:对应于低侧欠压保护和短路保护

封装体采用Al2O3  DBC设计,热阻极低

绝缘级别:1500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM20G60FC8 DIP-24HL SDM20G60FC8 无卤 料管

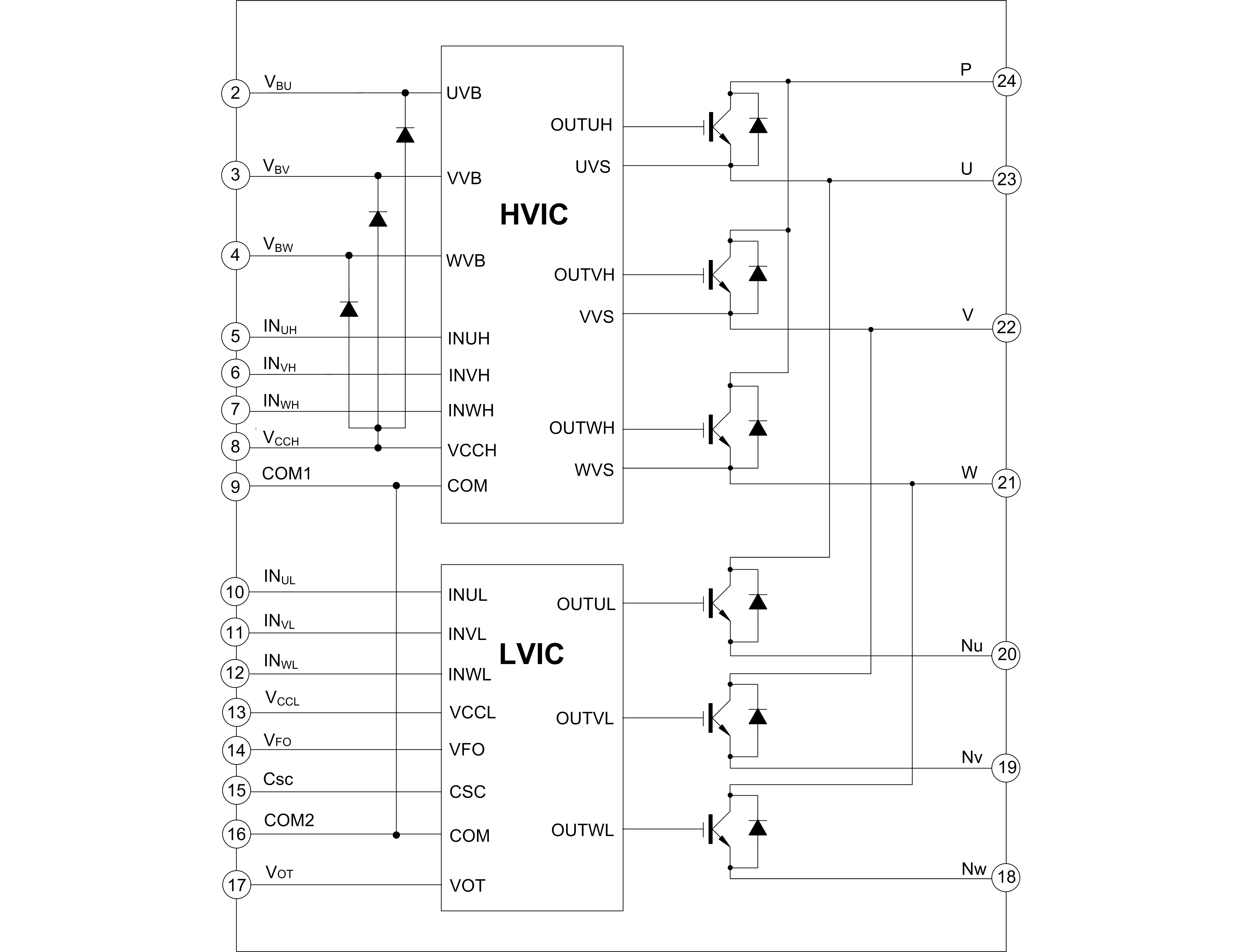

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM20G60FC8 PDF 374 2023-02-24 SDM20G60FC8 简要版说明书
封装外形图
