SLP74GTL2014是一款四通道收发器,用做LVTTL和GTL-/GTL/GTL+间的转换接口。收发器电源电压设计为3.0到3.6V,其LVTTL输入端能够承受高达5.5V的电平,允许直接访问TTL或者CMOS输入。在控制端DIR的控制下,收发器可以作为LVTTL至GTL或者GTL至LVTTL的转换器。输入参考电压VREF的可变范围为0.5V到VCC/2之间。

收发器特别设计了断电保护电路以提供断电时内部电路的保护能力。断电保护电路可以关断输出电路,防止断电后外部电流流入收发器造成意外的损伤。


主要特点
  • LVTTL输入最高可承受5.5V电压

  • 直接访问TTL或5V CMOS

  • 可作为GTL至LVTTL或LVTTL至GTL收发器

  • 可变范围0.5到VCC/2的参考电压VREF

  • 允许部分断电

  • 静电防护性能:

  • HBM超过2000V

  • CDM超过1000V

  • 抗闩锁能力超过500mA

  • 工作温度范围:-40°C ~ +85°C


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SLP74GTL2014JYTR TSSOP-14-225-0.65 GL2014 无卤 编带

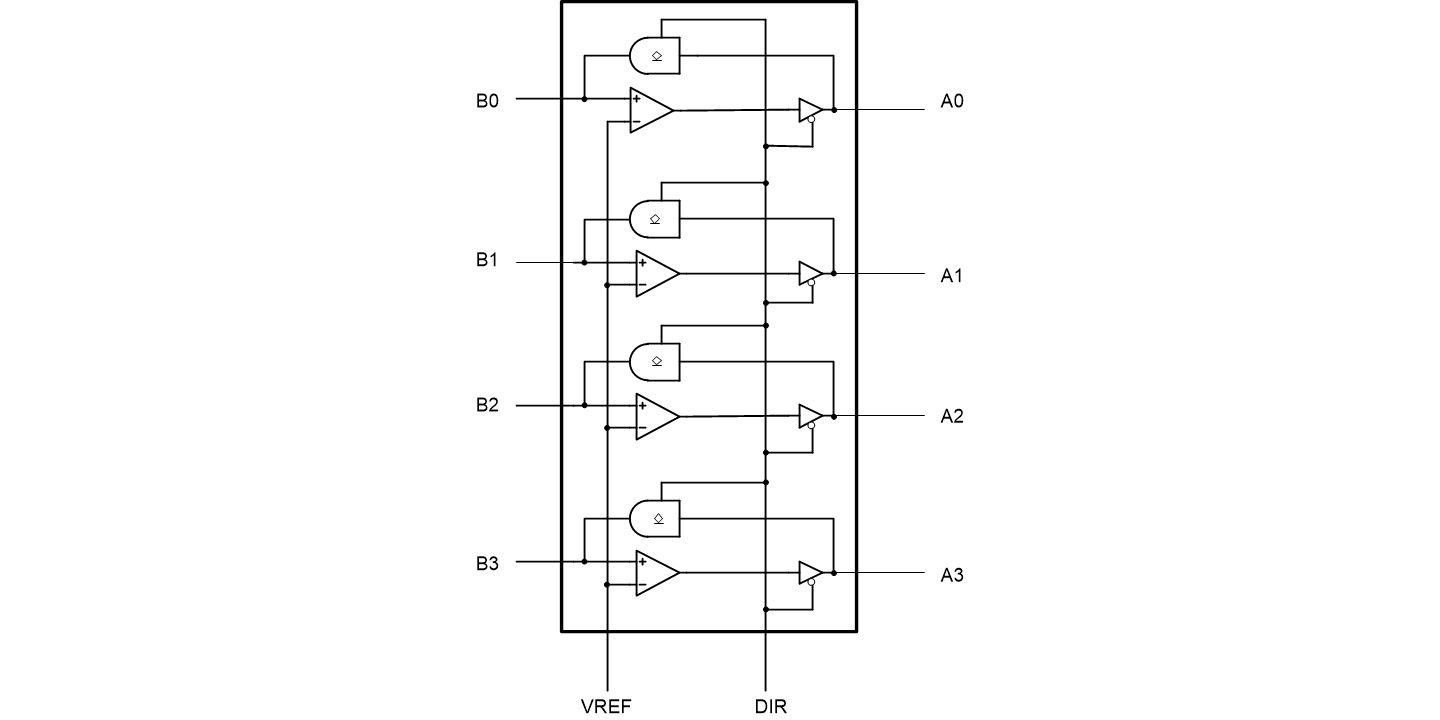

内部框图

SLP74GTL2014   (1440-720).png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SLP74GTL2014 PDF 223 2024-03-22 SLP74GTL2014 简要版说明书
