SLP74AVC2T45
可调电源电压3态输出的2位双电源转换收发器

      SLP74AVC2T45是一个2位双电源总线收发器,其输入端输出端可互相转换。它有两个数据输入-输出端口(nA和nB),一个方向控制输入端(DIR)和双电源引脚(VCC(A)和V CC(B))。VCC(A)和VCC(B)均可在0.8V和3.6V之间的任何电压下供电,使设备适合在任何低电压节点(0.8V、1.2V、1.5V、1.8V、2.5V和3.3V)之间转换。引脚nA和DIR参考VCC(A),引脚nB参考VCC(B)

      该电路部分断电应用依靠使用IOFF功能。IOFF电路禁止输出,防止芯片断电时任何有害的回流电流通过器件。

      当VCC(A)或VCC(B)处于GND电平时,A和B都处于高阻抗关闭状态。


主要特点
  • 宽供电电压范围:

  • VCC(A):0.8V至3.6V

  • VCC(B):0.8V至3.6V

  • I/Os 3.6V支持

  • IOFF允许电路部分断电情况应用

  • 最大数据速率:

  • 300 Mbps(1.8V至3.3V转换)

  • 220 Mbps(<1.8V至3.3V转换)

  • 200 Mbps(2.5V或1.8V转换)

  • 150 Mbps(1.5V转换)

  • 100 Mbps(1.2V转换)

  • ESD防护性能:

  • HBM:>8000V

  • CDM:>1000V

  • 抗闩锁能力:>100mA

  • 工作温度范围-40°C~+85°C和-40°C~+125°C


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SLP74AVC2T45JMTR MSOP-8-185-0.65 AC2T45 无卤 编带
SLP74AVC2T45JQTR TSSOP-8N-150-0.65 A2T45 无卤 编带
SLP74AVC2T45JWTR VSSOP-8-100-0.5 2T45 无卤 编带

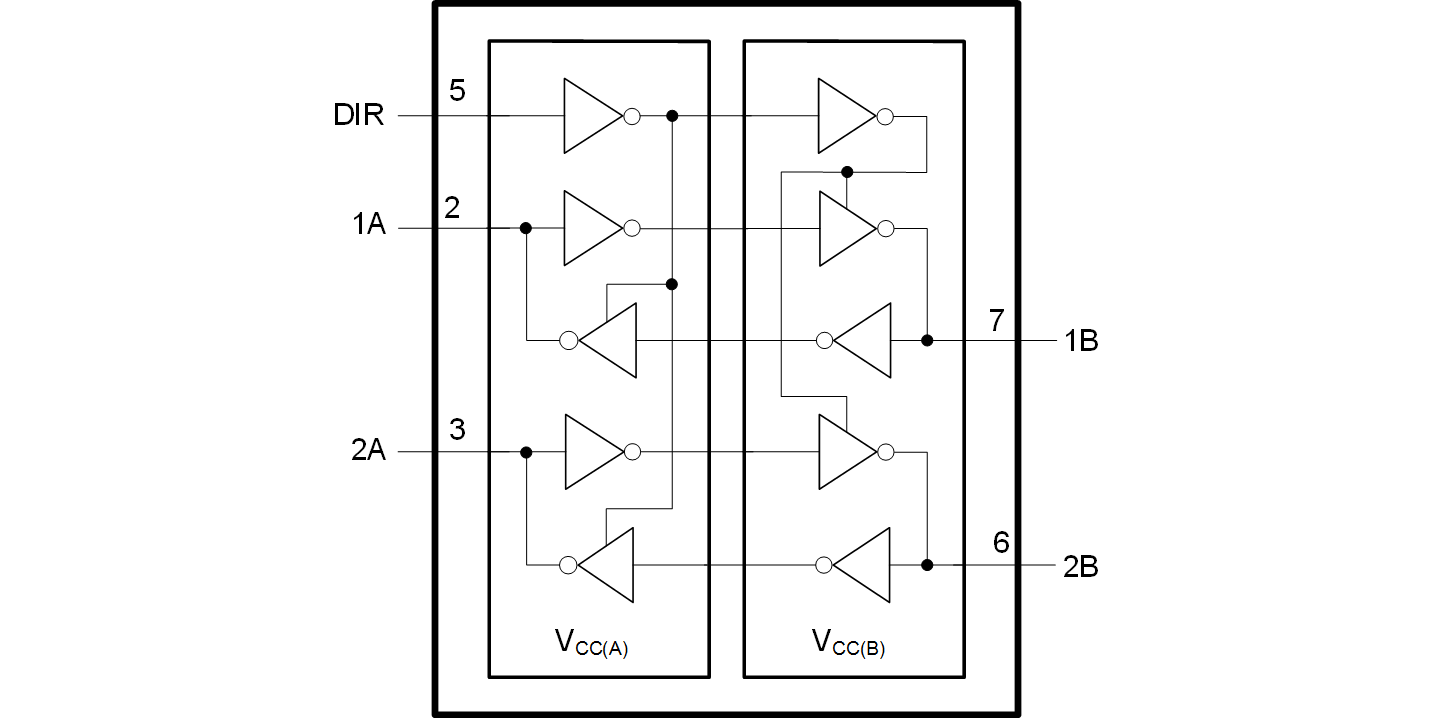

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SLP74AVC2T45 PDF 277 2024-06-24 SLP74AVC2T45 简要版说明书
