SDM06LF60TA2
智能功率模块(IPM),600V/6A三相全桥驱动

SDM06LF60TA2是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如风机、水泵、冰箱等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。

SDM06LF60TA2内部集成了欠压、短路、过温、温度监控输出等各种保护功能,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM06LF60TA2采用了高绝缘和易导热设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的场合。


主要特点

内置6个低损耗600V/6A低损耗IGBT

内置高压栅极驱动电路(HVIC)

内置欠压保护和过温、过流保护和温度输出

内置带限流电阻的自举二极管

完全兼容3.3V和5V的MCU的接口,高电平有效

3个独立的负直流端用于变频器电流检测的应用

报警信号:对应于低侧欠压保护和短路保护

绝缘级别:2000Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM06LF60TA2 SDIP-26D SDM06LF60TA2 无卤 料管

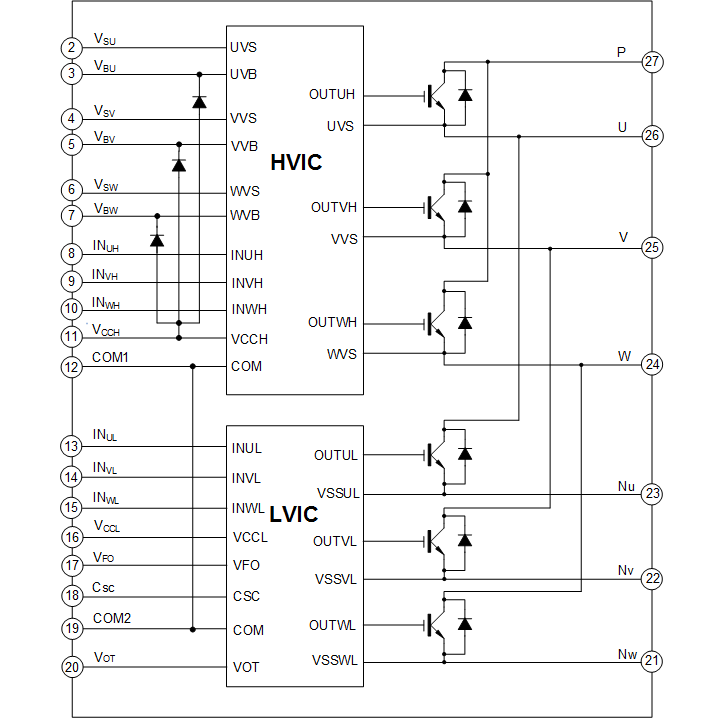

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM06LF60TA2 PDF 341 2024-07-25 SDM06LF60TA2 简要版说明书

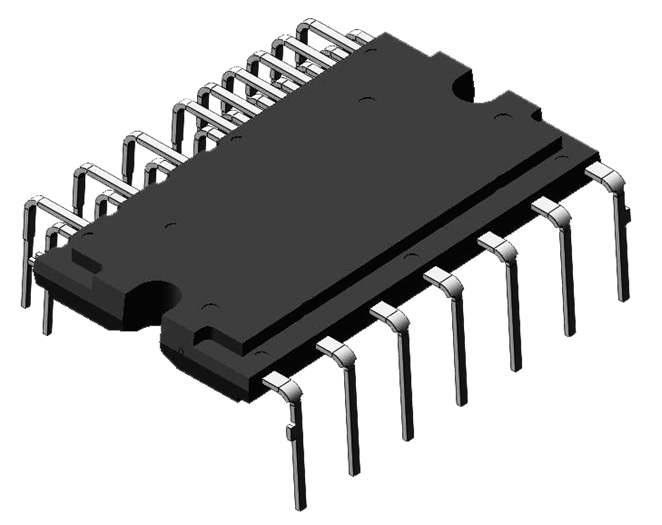

封装外形图
