SDH771XRG是一款高精度LED恒流驱动控制芯片，适用于85VAC~265VAC全范围交流输入电压的非隔离降压型LED恒流电源系统。

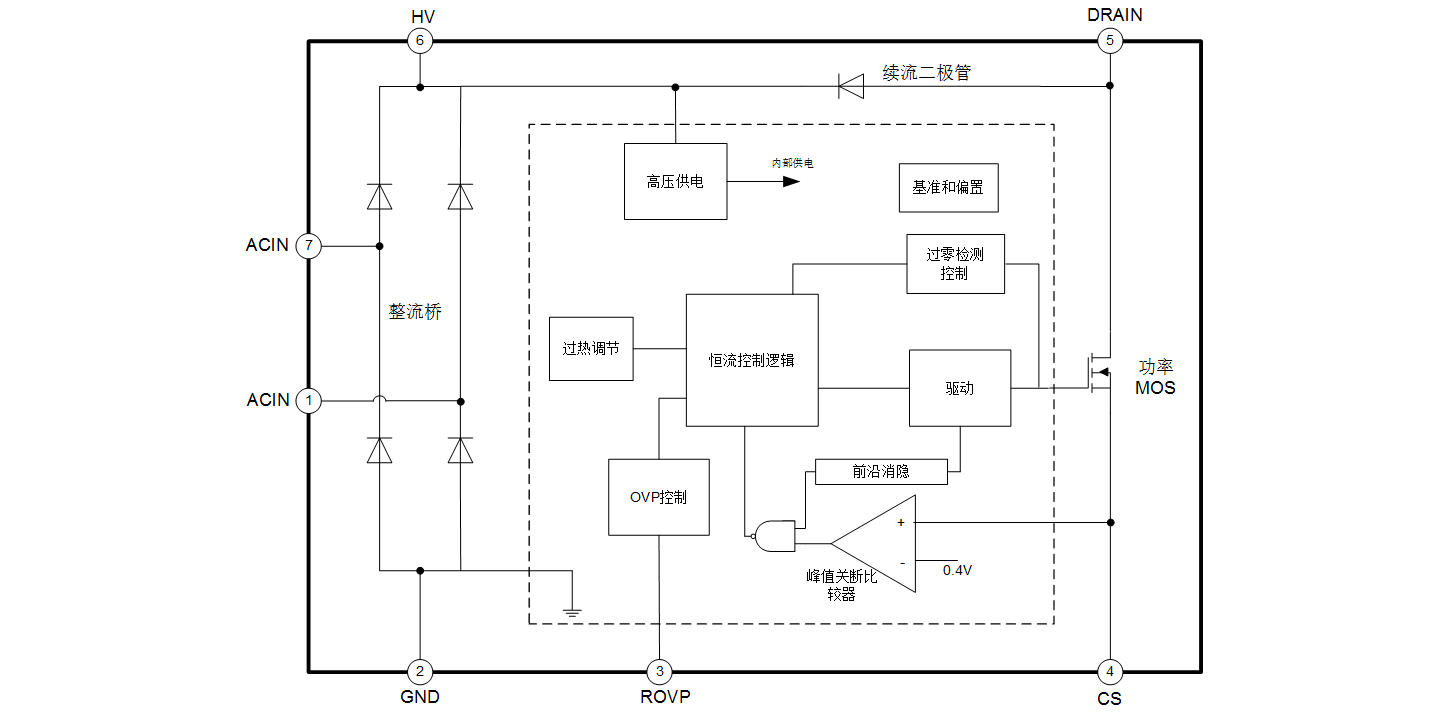

SDH771XRG创造性地在内部集成了整流桥、500V高压功率MOS、600V续流二极管，极大地简化了系统的外围器件需求；同时电路内置高压供电结构，无需启动电阻和辅助绕组即能实现芯片的自主供电，省去了传统的外置VCC电源电容，在加快系统启动的同时进步一节省了系统成本。
SDH771XRG工作在电感电流临界导通模式，采用特有的高精度电流采样技术，能获得高恒流精度和优异的线性/负载调整率。电路内部集成多种保护功能，包括输出开路保护、输出短路保护、逐周期过流保护、过热调节、采样电阻开路保护等，增强了系统的安全性和可靠性。其中系统的开路保护电压可通过ROVP管脚外部设置。
集成整流桥
集成600V超快恢复二极管
合封500V高压功率MOSFET，性能稳定
集成高压供电，无启动电阻、无VCC电容
精确恒定电流（<±3%）供给LED
输出开短路保护
开路保护电压外部可调，抗潮湿抗干扰能力强
过热调节功能
逐周期过电流保护
无辅助绕组
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SDH7711BRGTR | ASOP-7 | / | 无卤 | 编带 | |
| SDH7711ARGTR | ASOP-7 | / | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SDH771XRG | 241 | 2023-03-03 | SDH771XRG 简要版说明书 |
