SAP78L05
100mA 固定电压输出线性稳压器电路
描述 主要特点 内部框图 技术文档 相关封装外形图

SAP78L05是一款正电压三端稳压电路，固定输出5V电压，适用于需要高达100mA电源电流的应用。

主要特点

  • 输入电压可达30V

  • 100mA输出电流

  • 输出晶体管安全区域保护

  • 内部热过载保护

  • 内部短路限流

  • ESD防护性能：

  • HBM：2000V

  • CDM：1000V

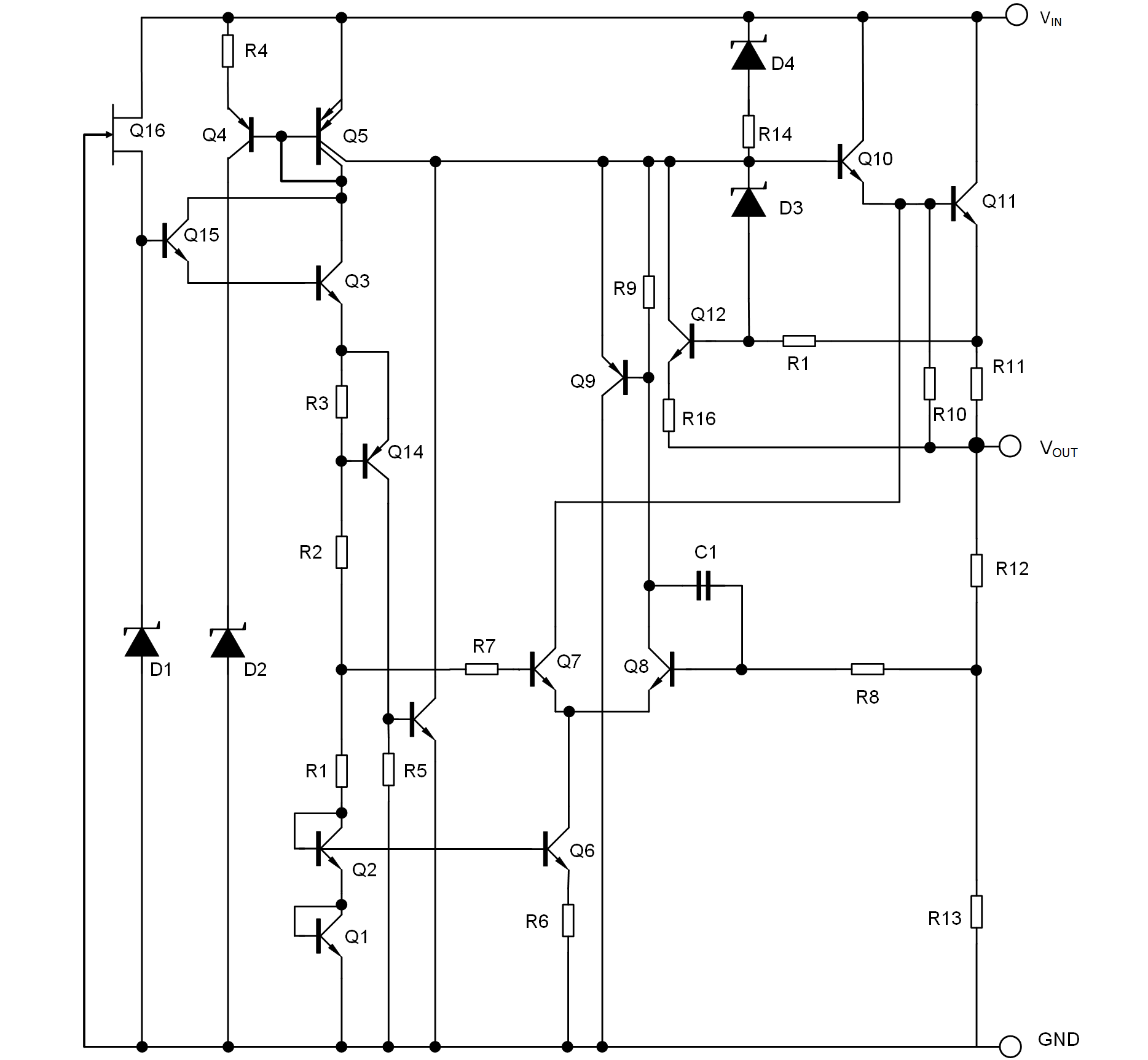

内部框图

SAP78L05 中英文同（4500&1725， PS）.png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SAP78L05 PDF 296 2025-11-21 SAP78L05 简要版说明书
