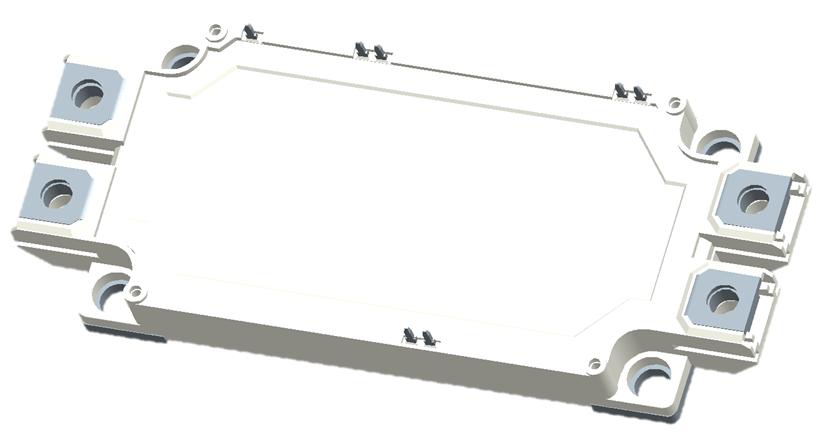

SGM600HF17B4TLD
600A/1700V IGBT模块
描述 主要特点 产品规格分类 内部框图 相关封装外形图

SGM600HF17B4TLD模块性能优良，应用于大功率变流器、电机传动、风电变流器、SVG系统等。

主要特点

  • 600A/1700V，VCE(sat)(典型值) =2.0V@IC=600A

  • VCE(sat)带正温度系数

  • 高抗短路能力

  • 低开关损耗

  • 采用绝缘DBC技术

  • 负温度系数热敏电阻器


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SGM600HF17B4TLD B4 SGM600HF17B4TLD / 纸箱

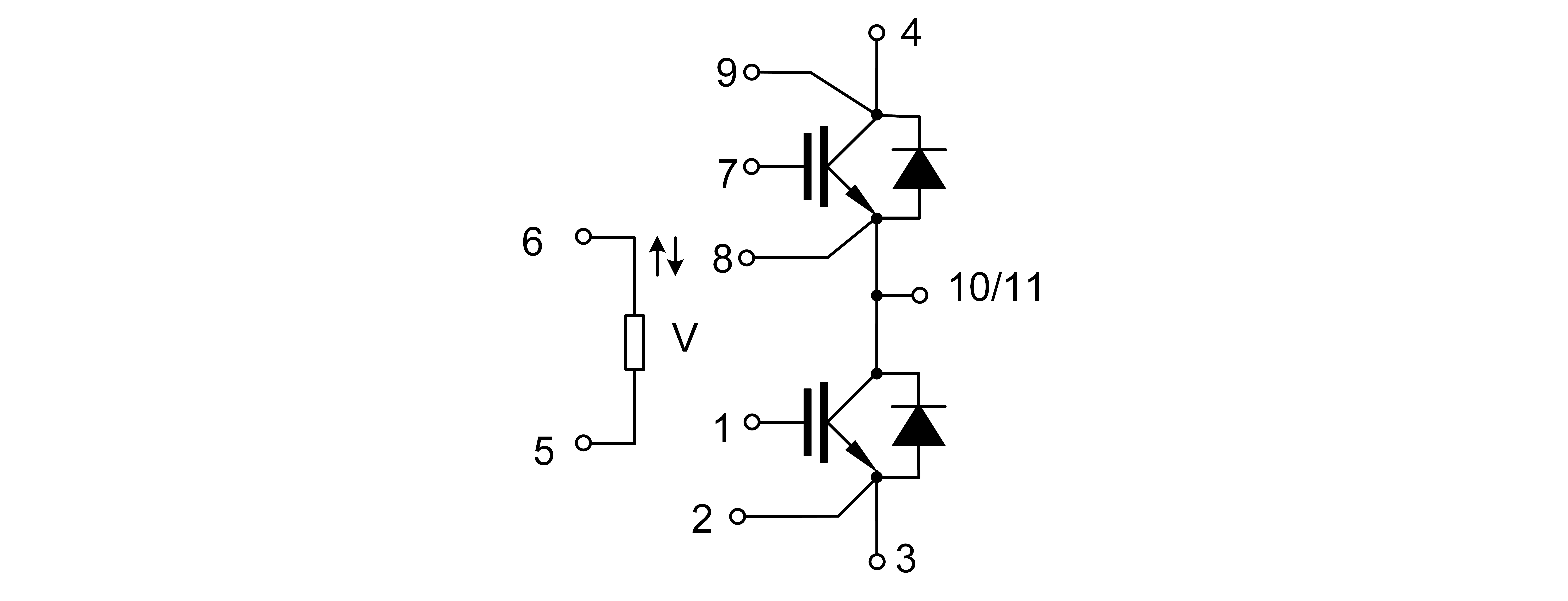

内部框图


封装外形图
B4
B4
