SDM15Q60TA是高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如空调、电冰箱、洗衣机等。其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT管。
SDM15Q60TA内部集成了欠压、短路、过温、温度监控输出等各种保护功能，提供了优异的保护和宽泛的安全工作范围。三相共用一个负直流端，用于变频器电流检测的应用。
SDM15Q60TA采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。
内置6个低损耗600V/15A IGBT
内置高压栅极驱动电路（HVIC）
内置欠压保护、过温保护、过流保护和温度输出
HVIC内置带限流电阻的自举二极管
完全兼容3.3V和5V的MCU的接口，高电平有效
1个负直流端用于变频器电流检测的应用
报警信号：对应于低侧欠压保护、过温保护和短路保护
绝缘级别：2000Vrms/min
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|

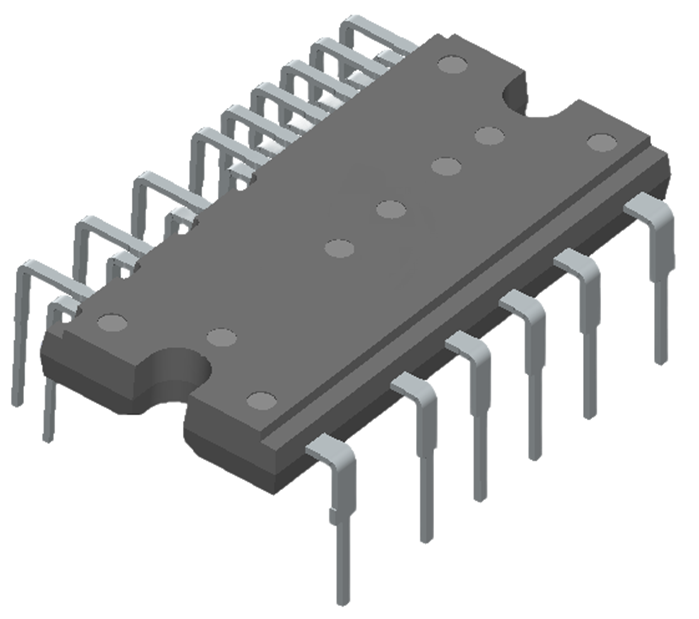

| SDM15Q60TA | DIP-Q25A | SDM15Q60TA | 无卤 | 料管 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SDM15Q60TA | 369 | 2025-04-24 | SDM15Q60TA 简要版说明书 |
