SQ9000是一款支持升压/降压拓扑的高精度峰值电流模式的LED驱动控制芯片,包括BUCK、BUCK-BOOST、BOOST、SEPIC和FLYBACK等。芯片包含了内置检测LED电流的轨对轨电流放大器,以及具备提升EMI性能的抖频调制技术。
SQ9000具有模拟调光或PWM调光。通过调节IADJ管脚的电压可获得15:1的线性模拟调光。通过调制输入到DIM/PWM管脚的PWM占空比或直流电压的幅值实现PWM调光。其中,内置PWM发生器是通过输入到DIM/PWM的直流电压与内部三角波发生器进行比较后转换为相应的占空比。PDRV管脚可用于驱动外部的PMOS。
SQ9000通过电流监测器(IMON)输出来提供LED电流的实时状态。SQ9000还提供故障状态指示,用于指示LED过流、输出过压和欠压。
宽输入电压:4.5V~65V
高电流精度,±4%(-40~150C,全结温范围)
抖频功能,提升EMI性能
完善的故障保护,包括电流监测输出和故障状态指示
模拟电压可实现PWM调光
外部PWM输入实现PWM调光,调光范围超过1000:1
15:1的线性模拟调光(IADJ)
集成PMOS驱动,实现串联PMOS调光和LED保护
AEC-Q100,Grade 1
产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
---|---|---|---|---|---|

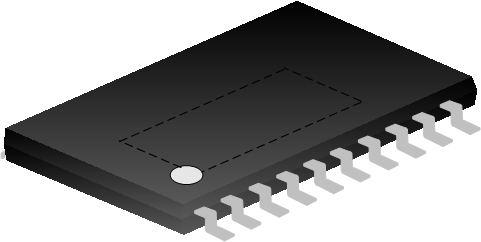

SQ9000TR | ETSSOP-20-225-0.65 | / | 无卤 | 编带 |
