SQ9703T是一款单通道H桥栅极驱动器，驱动四个外部NMOS，用于驱动双向刷式直流电机。
SQ9703T具备三种类型控制接口，PH/EN、独立半桥以及PWM。其内部电流采样放大器提供可调的电流控制。其集成的电荷泵可提供100%占空比支持，而且可用于驱动外部防反电路。
独立半桥模式支持半桥共享，能够顺序控制多个直流电机，以达到最大的成本效益。SQ9703T具备通过固定关断时间的PWM电流斩波来调节绕组电流的功能。
SQ9703T采用了智能栅极驱动技术，无需外部栅极驱动器件（包括电阻和稳压管）的同时可为外部MOS提供保护。SQ9703T可通过配置不同死区时间以避免出现共通击穿问题，也可通过配置不同压摆率为降低EMI带来便利，还有效防止了栅极短路问题。此外，SQ9703T提供主动和被动下拉功能，可防止任何dv/dt 引起的栅极误导通。
AEC-Q100，Grade1：-40~125°C
单通道H桥栅极驱动，支持100%PWM占空比
工作电压范围：5.5V~45V
三种控制接口选择： PH/EN、独立半桥以及PWM
用于配置的串行接口，SPI
智能栅极驱动，压摆率可调
支持1.8V、3.3V和5V的逻辑输入
集成1路电流采样放大器
集成PWM电流调节功能
低功耗睡眠模式
内部保护功能
欠压锁定：电源欠压（UVLO）、电荷泵欠压（CPUV）
过流保护（OCP）
栅极驱动器故障（GDF）
过温警告（OTW）和热关断（TSD）
监视器计时器
故障输出（nFAULT）

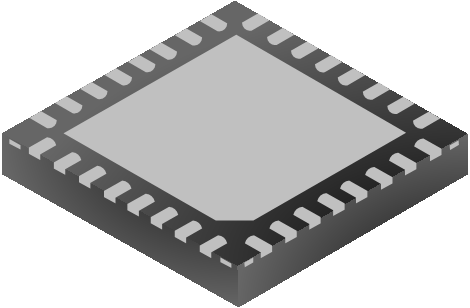

QFN-32-5x5x0.85-0.5封装
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SQ9703T | QFN-32-5x5x0.85-0.5 | SQ9703T | 无卤 | 料盘 | |
| SQ9703TTR | QFN-32-5x5x0.85-0.5 | SQ9703T | 无卤 | 编带 |
