SLP74LVC4245A是一款八路总线收发器和具有三态输出的3.3V至5V移位器。
这个8位同相总线收发器包含两个独立的电源轨；B端口具有设置为3.3V的VCCB，而A端口具有设置为5V的VCCA。这允许从3.3V转换为5V环境，反之亦然。
该器件具有一个输出使能输入（OE）和一个用于方向控制的发送/接收输入（DIR）。OE上的高电平会导致输出呈现高阻抗关断状态，从而有效地隔离总线。
电源电压范围：
VCC(A)：1.5V至5.5V
VCC(B)：1.5V至3.6V
输入控制VIH/VIL电平以VCC(A)电压为参考
ESD防护性能：
HBM：2000V
CDM：1000V
抗闩锁能力：100mA
工作温度范围-40°C ~ +85°C和-40°C ~ +125°C
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SLP74LVC4245AJUTR | TSSOP-24-225-0.65 | LVC4245A | 无卤 | 编带 | |

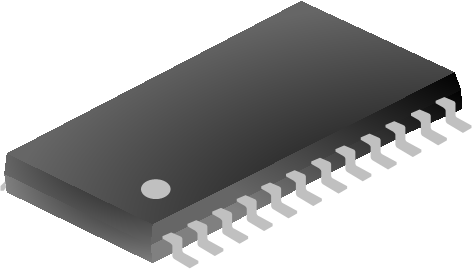

| SLP74LVC4245ASHTR | SOP-24-375-1.27 | 74LVC4245A | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SLP74LVC4245A | 254 | 2025-07-23 | SLP74LVC4245A 简要版说明书 |
