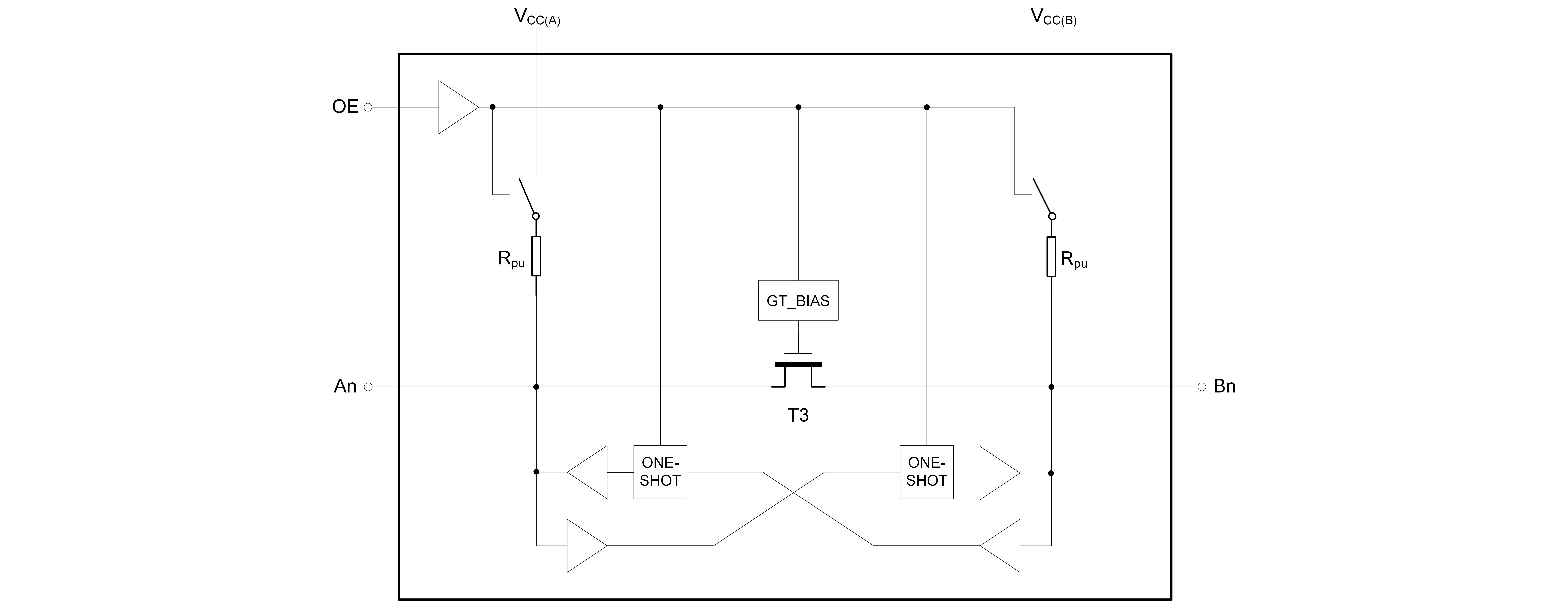

SLP74XS0108是一款自动方向选择电压电平转换器，专为转换逻辑电压电平而设计。它具有两个8位输入输出端口（An和Bn）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。A端口设计电压基于VCC(A)。VCC(A)接受1.4V至3.6V的任何电源电压。VCC(A)必须小于或等于VCC(B)。B端口设计电压基于随VCC(B)。VCC(B)接受1.65V至5.5V的任何电源电压。这允许该设备适合在任何电压节点（1.5V、1.8V、2.5V、3.3V和5.0V）之间转换。
SLP74XS0108的设计使得OE输入电路由VCC(A)供电。该设备完全适用于使用IOFF的部分断电应用。IOFF电路禁用输出，防止设备断电时通过设备的破坏性回流电流。
不需要方向控制信号
电源电压范围：
VCC(A): 1.4V ~ 3.6V；VCC(B): 1.65V ~ 5.5V (VCC(A) ≤ VCC(B))
最大数据传输速率
推挽模式：110Mbps
输入电压可达到5V
IOFF电路提供部分断电模式操作
ESD防护性能：
A端口HBM：2.5 kV
B端口HBM：15 kV
抗闩锁能力：100mA
工作温度范围-40°C ~ +125°C
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SLP74XS0108JT | TSSOP-20-225-0.65 | 74XS0108 | 无卤 | 料管 | |
| SLP74XS0108JTTR | TSSOP-20-225-0.65 | 74XS0108 | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SLP74XS0108 | 286 | 2025-08-27 | SLP74XS0108 简要版说明书 |
