SD4957是一款兼容IEEE802.3af/at标准的PD以及DC/DC控制器。DC-DC控制器部分支持7.5-70V宽范围输入， PD控制器部分为以太网供电系统（Power over Ethernet, PoE）中的受电设备提供了检测、分级和浪涌限流等功能，其内部集成了耐压100V导通阻抗0.55Ω的功率MOSFET，内置限流保护、欠压保护和过压保护。DC/DC控制器部分可以支持SSR反激，有源钳位正激拓扑,也可以支持PSR反激。提供精确的恒压控制环路，具有较高的系统效率和良好的EMI特性。
PD控制器部分
基于IEEE 802.3af/at受电设备的完整电源接口
内置100V、0.55Ω的功率MOSFET
欠压保护
过热保护
120mA浪涌限流
故障自动重试
支持辅助供电功能
在浪涌限流结束之后延时输出PG信号
具备T2P功能
DC/DC控制器部分
支持有源钳位正激拓扑
支持SSR反激同步整流
支持PSR反激
内置高压启动
内置误差放大器
最大占空比限制
内置软启动
FB过压保护
VCC欠压保护
过温保护（外置NTC电阻）
过载保护
逐周期限流
反馈环开路保护
外置输入欠压保护
自动维持功率特性（mps功能），支持超低功耗待机模式。
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|

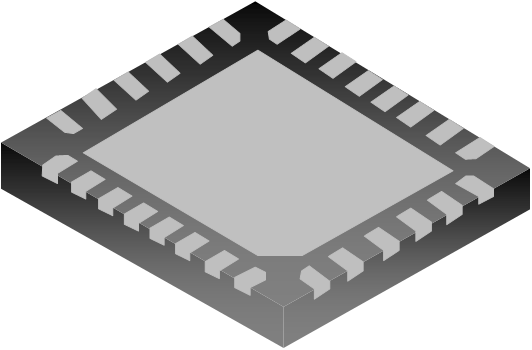

| SD4957 | QFN-28-4×5×0.75-0.5 | SD4957 | 无卤 | 料盘 | |
| SD4957TR | QFN-28-4×5×0.75-0.5 | SD4957 | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SD4957 | 343 | 2025-11-20 | SD4957 简要版说明书 |
