SC7U22是一款高集成度、低功耗惯性测量单元（IMU），内置高性能三轴加速度计和三轴陀螺仪测量单元。加速度计量程范围±2g/±4g/±8g/±16g，陀螺仪的角速度量程范围±125dps/±250dps/±500dps/±1000dps/±2000dps，用户可灵活测量外部加速度和角速度，加速度计输出数据率0.78HZ至1.6KHZ可选，陀螺仪输出数据率25HZ至3.2KHZ可选。正常工作温度范围为-40°C ~ +85°C。
芯片通过I²C/SPI接口与MCU通信，加速度计和陀螺仪测量数据以中断方式或查询方式获取。INT1和INT2中断管脚提供多种内部自动检测的中断信号，适应多种运动检测场合，可以在系统功耗极低的条件下有效可靠地实现运动检测、姿态定位和手势识别等功能。中断源包括6D/4D方向检测中断信号、自由落体检测中断信号、睡眠和唤醒检测中断信号、单击和多击检测中断信号、计步功能中断信号、抬手功能中断信号、OIS功能中断信号、温度检测中断信号。
芯片内置高精度校准模块，芯片内置LDO电路，在不同电压下零偏更稳定，对传感器的失调误差和增益误差进行精确补偿。芯片内置自测试功能允许客户系统测试时检测系统功能，省去复杂的转台测试。
SC7U22可应用于智能手机、无人机、游戏手柄、各类物联网和智能硬件系统中，支持主流操作系统，实现微信计步和动作截屏，且提供无人机、游戏手柄、VR和AR的各类算法支持。
模拟供电电压范围1.71~ 3.6V
低功耗模式下整体联合电源电流395uA
高性能模式下整体联合电源电流945uA
加速度计和陀螺仪16bit数据输出
I²C/SPI数字输出接口
内嵌温度传感器；
6D/4D方向检测、倾斜检测/角度检测、静止及运动检测
睡眠和唤醒检测、自由落体检测、单击多击检测
Sensor Time功能
OIS功能（ODR=6.4kHz），可选两种带宽滤波配置或关闭滤波
可编程中断生成电路，中断支持Latch功能
内嵌可编程计步检测功能、内嵌可编程抬手识别功能
内嵌自测试功能
内嵌FIFO（2k*16bit）
10000g高G抗击能力
符合欧盟无害封装，绿色环保
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|

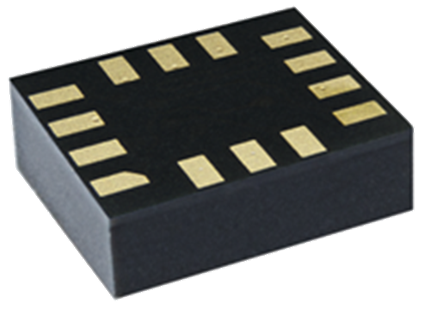

| SC7U22TR | LGA-14-3x2.5x1.0-0.5 | 8W33 | 无卤 | 编带 |
| 标题 | 类型 | 大小 (KB) | 日期 | 下载最新中文版本 |
|---|---|---|---|---|
| SC7U22 | 341 | 2026-03-30 | SC7U22 简要版说明书 |
