SLP74AVC4T774是一款4位收发器，可实现双向电平转换。该设备使用两个单独的可配置电源导轨。 VCC(A)和VCC(B)均可在0.8 V和3.6 V之间的任何电压下供电，使设备适合在任何低压节点（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V和3.3 V）之间转换。引脚An、OE 和DIRn参考VCC(A)，引脚Bn参考VCC(B).

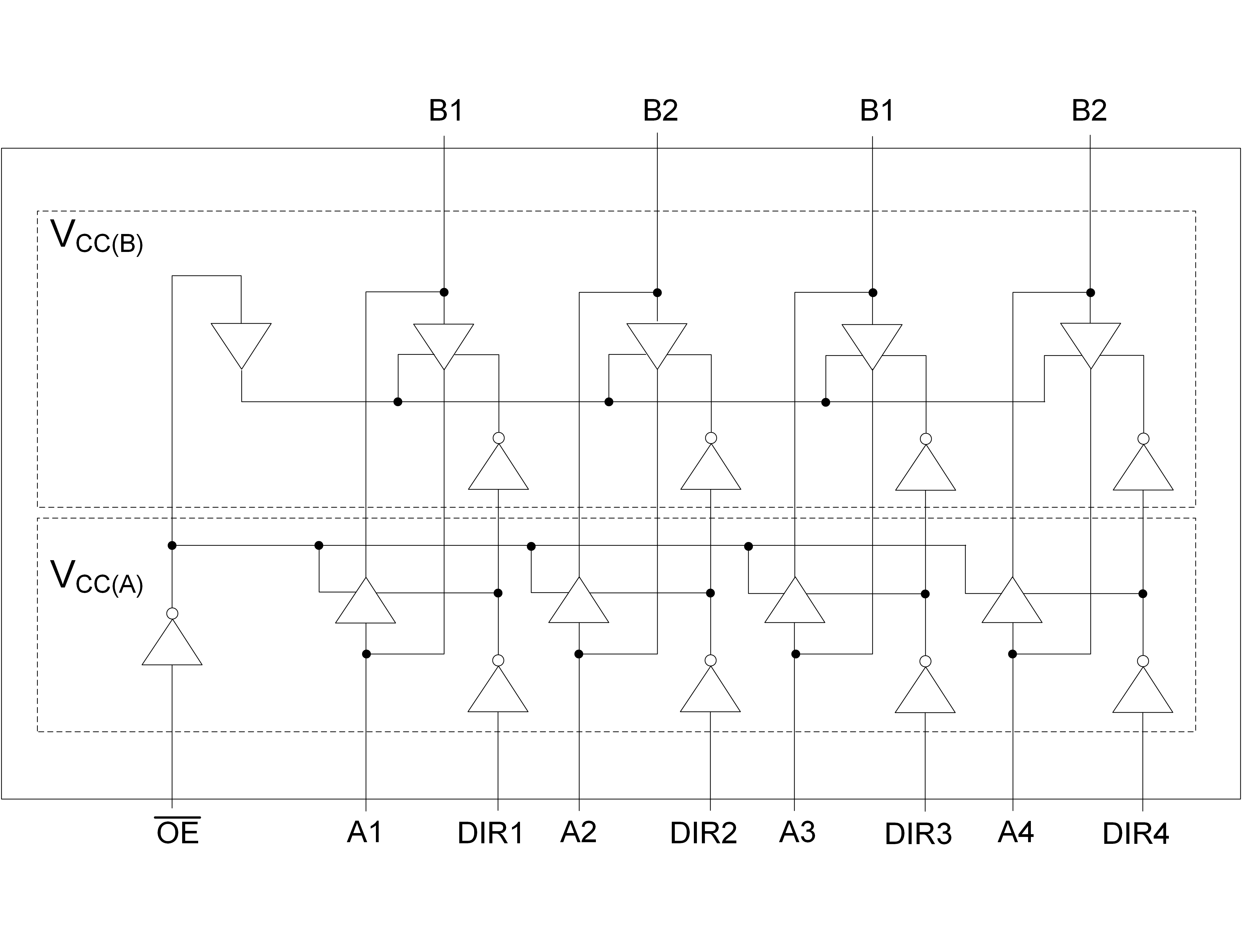

SLP74AVC4T774设计用于数据总线之间的异步通信。该设备根据方向控制（DIRn）输入端的逻辑电平，将数据从A总线传输到B总线或从B总线传输到A总线。输出启用输入脚(OE)可用于禁用输出，从而有效隔离总线。
该设备完全指定用于使用IOFF的部分断电应用。IOFF电路禁用输出，防止设备断电时任何有害的回流电流通过设备。在暂停模式下，当VCC(A)或VCC(B)处于GND电平时，An和Bn都处于高阻抗关闭状态。
宽的电源电压范围：
VCC(A) : 0.8V至3.6V
VCC(B) : 0.8V至3.6V
暂停模式，输入接受高达3.6V的电压
IOFF为电路提供部分断电模式操作
最大数据速率：
380Mbit/s ( 1.8V至3.3V转换)
200Mbit/s ( 1.1V至3.3V转换)
200Mbit/s ( 1.1V至2.5V转换)
200Mbit/s ( 1.1V至1.8V转换)
150Mbit/s ( 1.1V至1.5V转换)
100Mbit/s ( 1.1V 至1.2V转换)
ESD防护性能：
HBM：8000V
CDM：1000V
工作温度范围-40°C ~ +85°C和-40°C ~ +125°C
| 产品名称 | 封装形式 | 打印名称 | 环保等级 | 包装 | 备注 |
|---|---|---|---|---|---|
| SLP74AVC4T774JS | TSSOP-16-225-0.65 | AVC4T774 | 无卤 | 料管 | |
| SLP74AVC4T774JSTR | TSSOP-16-225-0.65 | AVC4T774 | 无卤 | 编带 |
