手持式电动工具

永磁同步电机由于其效率高、体积小、结构简单、动态响应快等优点,使用范围越来越广。针对电动工具应用,整体方案使用智能功率控制器(SPC5L18A)+功率MOS(SVT042R5NL)方案,电机控制使用高速无霍尔比较器算法,通过无霍尔方案降低了电控方案的成本,同时具有PCB体积小,带载功率大等优点。

SPC5L18A是一款专为电机控制和数控电源控制开发的高性能控制器。其采用单周期52内核,内嵌16K字节Flash存储器, 256字节内部数据存储器和1K字节外部数据存储器。同时内部集成了6路NMOS Pre-driver、2路LDO、2路高速运算放大器、4路比较器、高速ADC、乘除法单元(MDU),同时内置16MHz高精度振荡器、多个通用定时器、UART、SPI及电机控制专用定时器T6L等,从而使用户在设计此类系统时实现最大的灵活性与最低的整机成本。

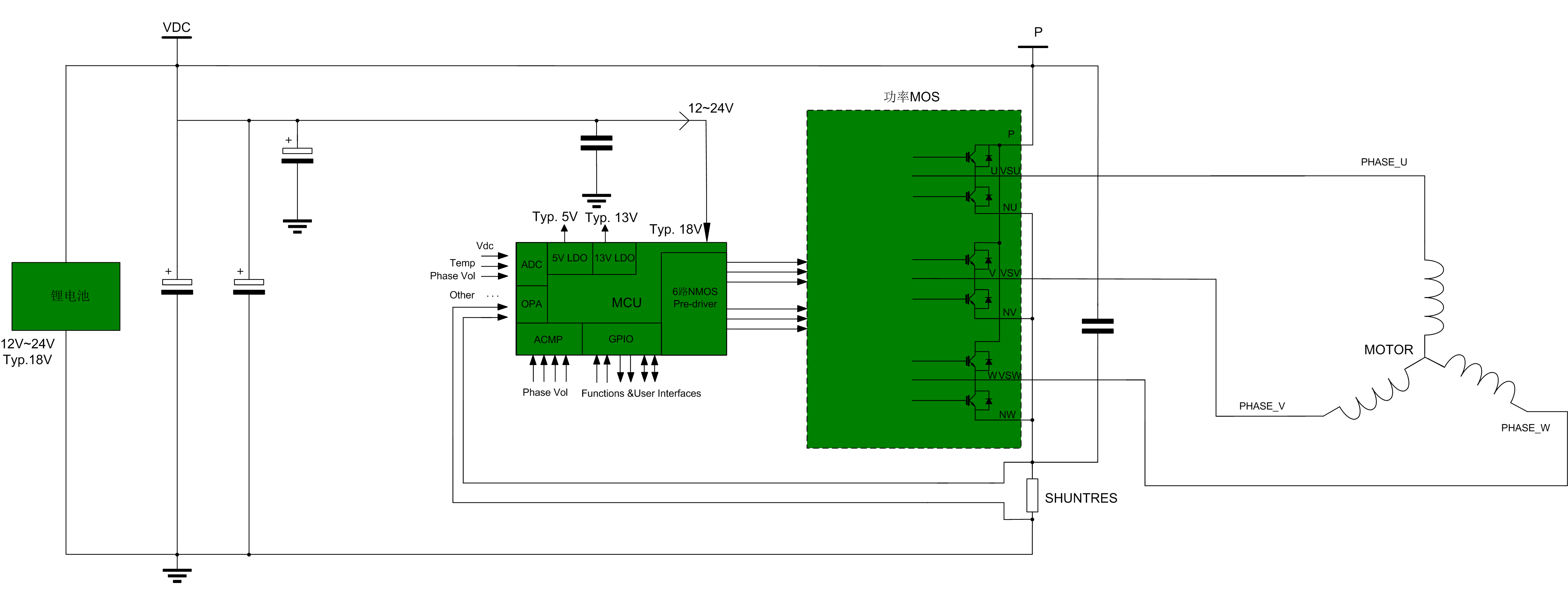

方案拓扑
