SAP2003
达林顿阵列功率驱动集成电路

SAP2003是高耐压、大电流达林顿阵列,由七个NPN 达林顿管组成,所有单元共用发射极。每一对达林顿都串联一个2.7K 的基极电阻,直接兼容TTL 和5V CMOS 电路。

SAP2003单通道灌电流可达500mA,且最高工作电压可达50V。高负载电流状态下,输出可以并行运行。


主要特点
  • 工作电压范围宽

  • 七路高增益达林顿阵列

  • 输出电压高(可达50V)

  • 输出电流大(单通道可达500mA)

  • 可与TTL、CMOS直接兼容

  • 内置钳位二极管兼容感性负载


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注

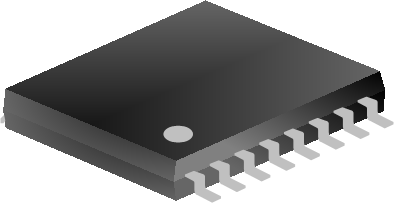

SAP2003SC SOP-16-225-1.27 SAP2003SC 无卤 料管
SAP2003SCTR SOP-16-225-1.27 SAP2003SC 无卤 编带

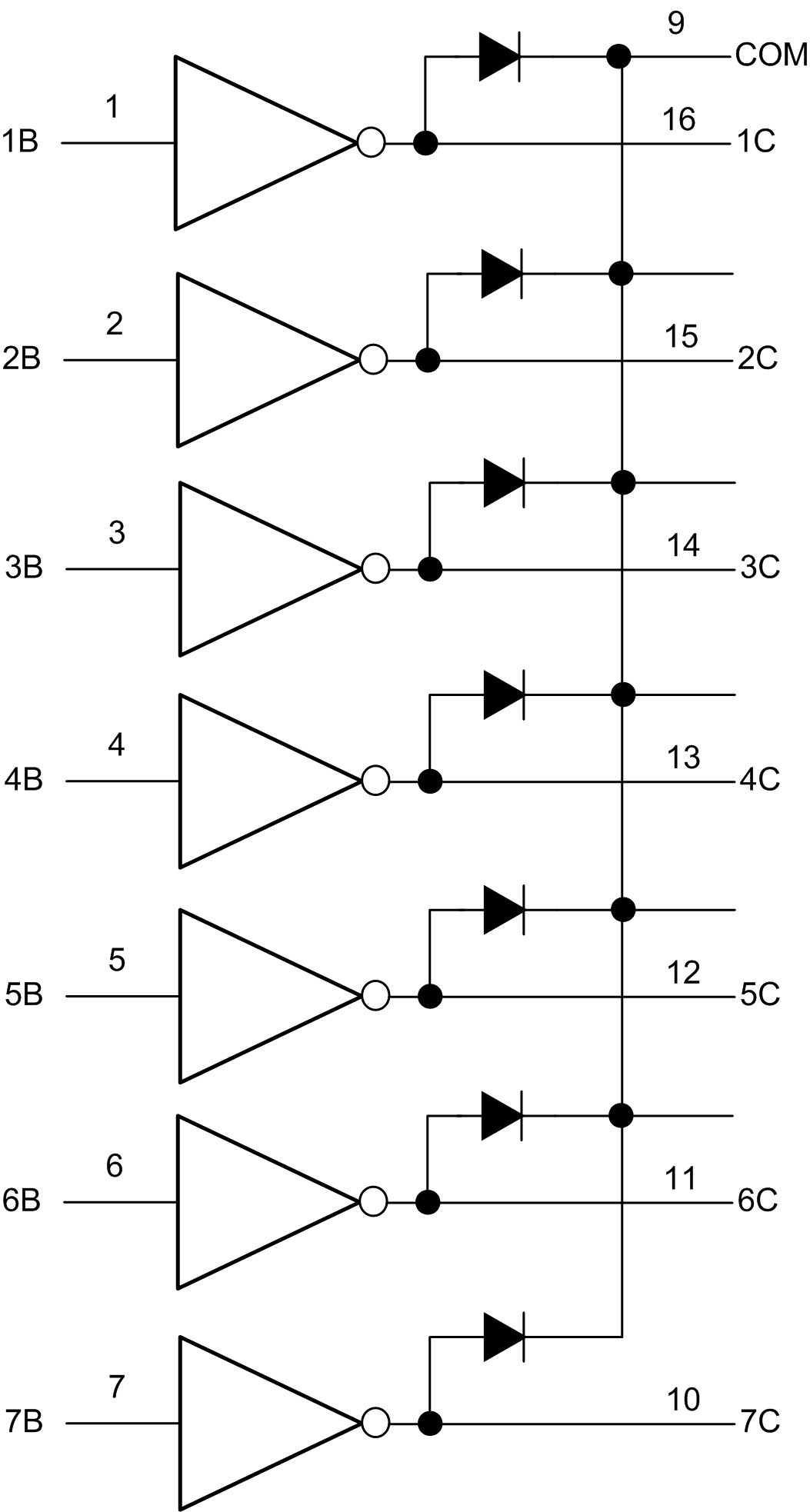

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SAP2003说明书 PDF 301 2022-01-14 SAP2003说明书

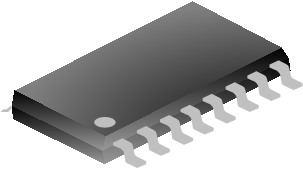

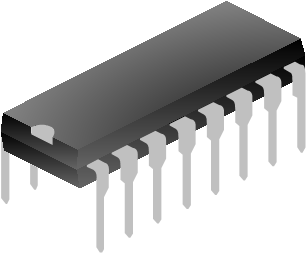

封装外形图
