SA2803
达林顿阵列功率驱动集成电路

SA2803是高耐压、大电流达林顿阵列,由八个NPN 达林顿管组成。所有单元共用发射极,每个单元采用开集电极输出。每一对达林顿都串联一个2.7K 的基极电阻,直接兼容TTL 和5V CMOS电路,可以直接处理原先需要标准逻辑缓冲器来处理的数据。

SA2803 工作电压高,工作电流大,灌电流可达500mA,并且能够在关态时承受50V 的电压,输出还可以在高负载电流下并行运行,很好的提供了需要多接口驱动电路的解决方案。


主要特点
  • 工作电压范围宽

  • 八路高增益达林顿阵列

  • 输出电压高(可达50V)

  • 输出电流大(可达500mA)

  • 可与TTL、CMOS、PMOS直接连接

  • 内置钳位二极管适应感性负载


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注

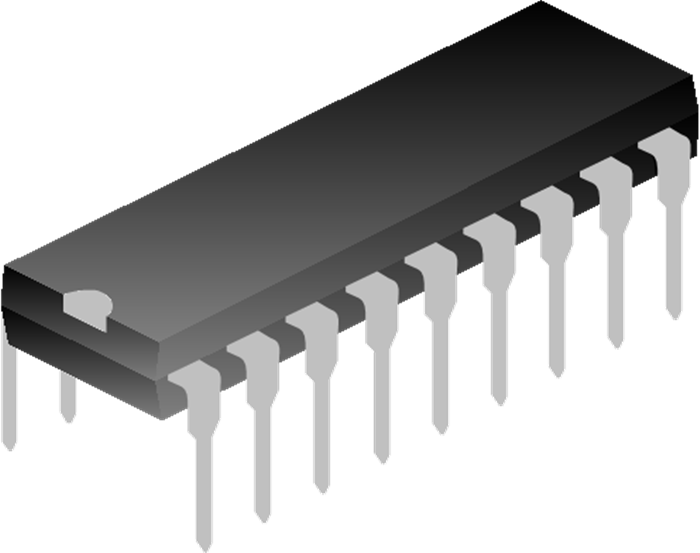

SA2803DE DIP-18-300-2.54 SA2803DE 无卤 料管

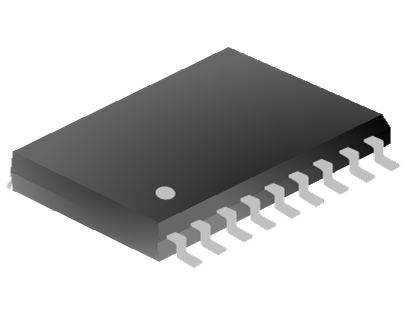

SA2803SS SOP-18-375-1.27 SA2803SS 无卤 料管
SA2803SSTR SOP-18-375-1.27 SA2803SS 无卤 编带

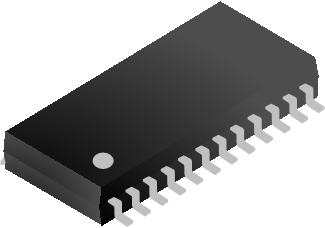

SA2803RE SSOP-24-225-0.635 SA2803RE 无卤 料管
SA2803RETR SSOP-24-225-0.635 SA2803RE 无卤 编带

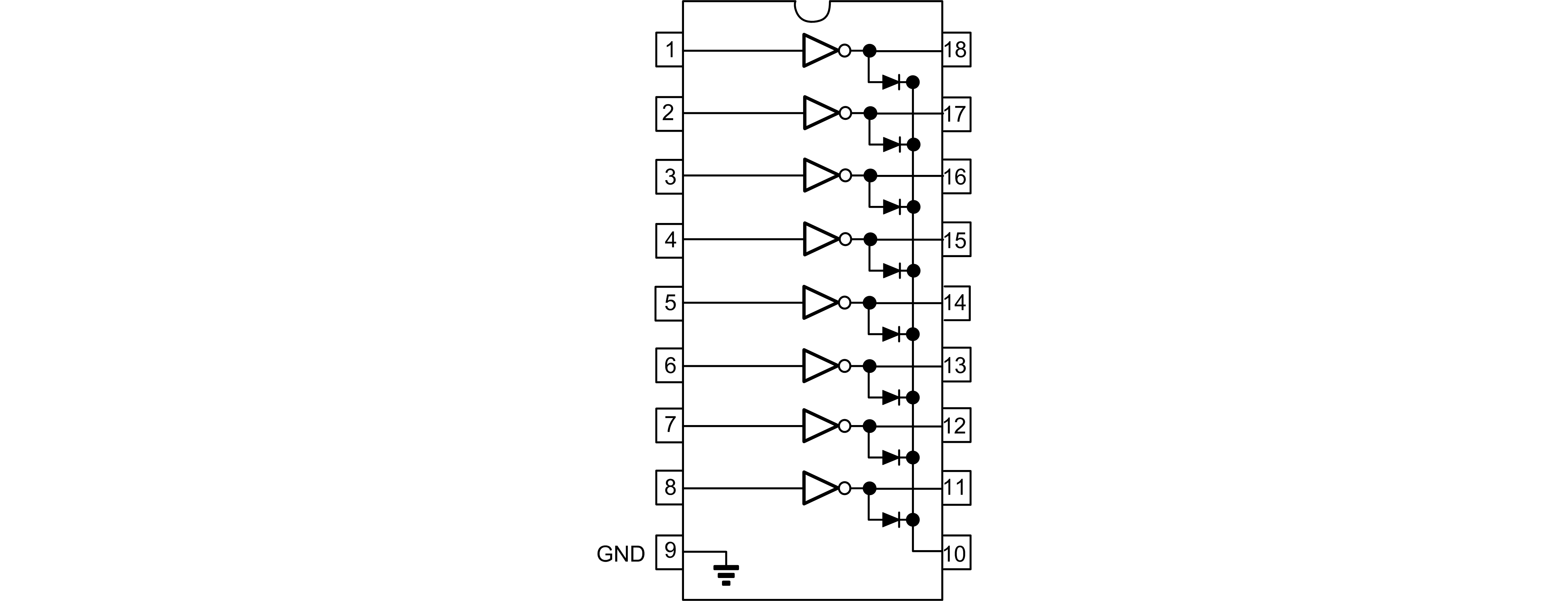

内部框图

SA2803 中英文同.png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SA2803 PDF 435 2022-08-22 SA2803 简要版说明书
