SD7800
单级原边控制高功率因数LED驱动电路

SD7800是一款单级原边控制高功率因数LED驱动电路,主要应用于反激式LED照明系统。

SD7800能够提供精确的恒流控制,工作在临界导通模式,具有非常高的效率。它工作在原边控制模式,可以省去光耦、次级反馈控制以及环路补偿,简化设计,降低成本。

SD7800采用固定TON控制来实现高PF;采用专利的闭环控制技术,省去了COMP脚和外围补偿网络,防止潮湿和漏电影响到输出电流;采用专利的THD优化技术,省去了外围THD优化网络的同时,在大多数应用下,能够获得很低的THD。

SD7800带有完整的保护功能,例如输入过压保护,输入欠压保护,LED短路保护,LED开路保护,逐周期限流保护,以及四段高温降电流点和过温保护点设置功能等等。


主要特点
  • 原边控制反激系统

  • 临界导通模式

  • 固定导通时间控制

  • 专利的闭环控制技术,无需外围补偿网络,防潮湿防漏电

  • 专利的THD优化技术,无需外围优化网络

  • VCC过压保护和VCC欠压锁定

  • 输入过压保护和输入欠压保护

  • 逐周期限流和峰值电流补偿

  • LED短路保护和LED开路保护

  • 四段高温降电流点和过温保护点设置功能


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD7800 SOP-8-225-1.27 / 无卤 料管
SD7800TR SOP-8-225-1.27 / 无卤 编带

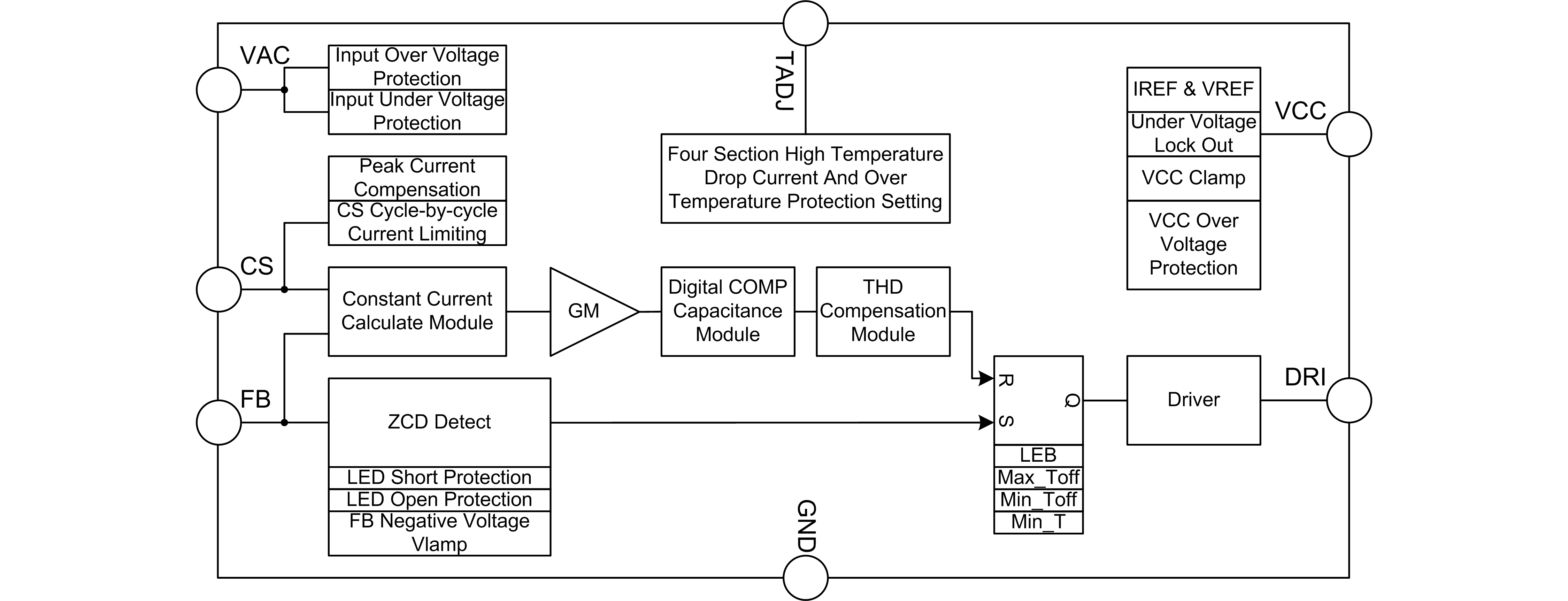

内部框图

SD7800  中英文同.png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD7800 PDF 321 2021-06-21 SD7800说明书
封装外形图
