SDM02M50DAE/DAS
智能功率模块(IPM),500V/2A 三相全桥驱动

SDM02M50DAE/DAS是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于风扇类的小功率电机驱动。其内置了6个快恢复功率MOS管和3个半桥高压栅极驱动电路。

SDM02M50DAE/DAS内部集成了欠压保护功能,提供了优异的保护和失效保护操作。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM02M50DAE/DAS采用了高绝缘、易导热和低电磁干扰的设计,提供了非常紧凑的封装体,使用非常方便,尤其适合内置于电机的应用和要求紧凑安装的场合。


主要特点
  • 内置6个500V/2A的快恢复功率MOS管

  • 内置高压栅极驱动电路(HVIC)

  • 内置欠压保护

  • 内置自举二极管

  • 内置负温度系数电阻用于温度检测

  • 完全兼容3.3V和5V的MCU的接口,高电平有效

  • 3个独立的负直流端用于变频器电流检测的应用

  • 优化并采用了低电磁干扰设计

  • 绝缘级别1500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM02M50DAE DIP-23E SDM02M50DAE 无铅 料管
SDM02M50DAS SOP-23H SDM02M50DAS 无铅 料管
SDM02M50DASTR SOP-23H SDM02M50DAS 无铅 编带

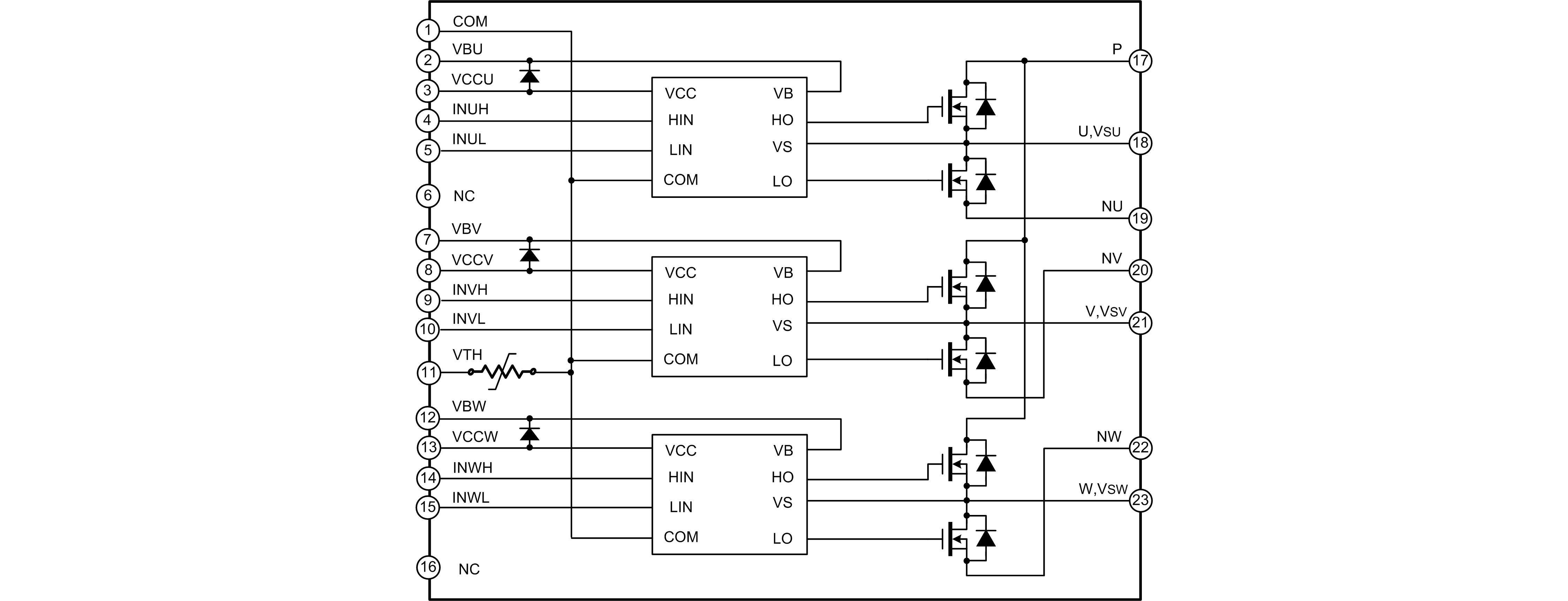

内部框图

SDM02M50DAE(DAS) .png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM02M50DAE/DAS PDF 345 2023-06-25 SDM02M50DAE/DAS 简要版说明书
