SD7880A
具有PWM/线性调光功能的单级原边控制高功率因数LED驱动芯片

SD7880A是一款具有调光功能的单级原边控制高功率因数LED驱动电路,该电路兼容PWM和线性调光功能,且调光深度可达5%,它主要应用于隔离反激式LED智能照明系统。

SD7880A能够提供精确的恒流控制,工作在临界导通模式,具有非常高的效率。它采用原边控制模式,可以省去光耦、次级反馈控制以及环路补偿,简化设计,降低成本。

SD7880A带有完整的保护功能,例如LED短路保护,LED开路保护,过温保护,等等。



主要特点
  • 5%-100%的调光范围

  • 原边控制反激系统

  • 临界导通模式

  • 低启动电流

  • 前沿消隐

  • VCC过压保护

  • VCC欠压锁定

  • 过温保护

  • LED短路保护和LED开路保护



产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD7880A SOP-8-225-1.27 / 无卤 料管
SD7880ATR SOP-8-225-1.27 / 无卤 编带

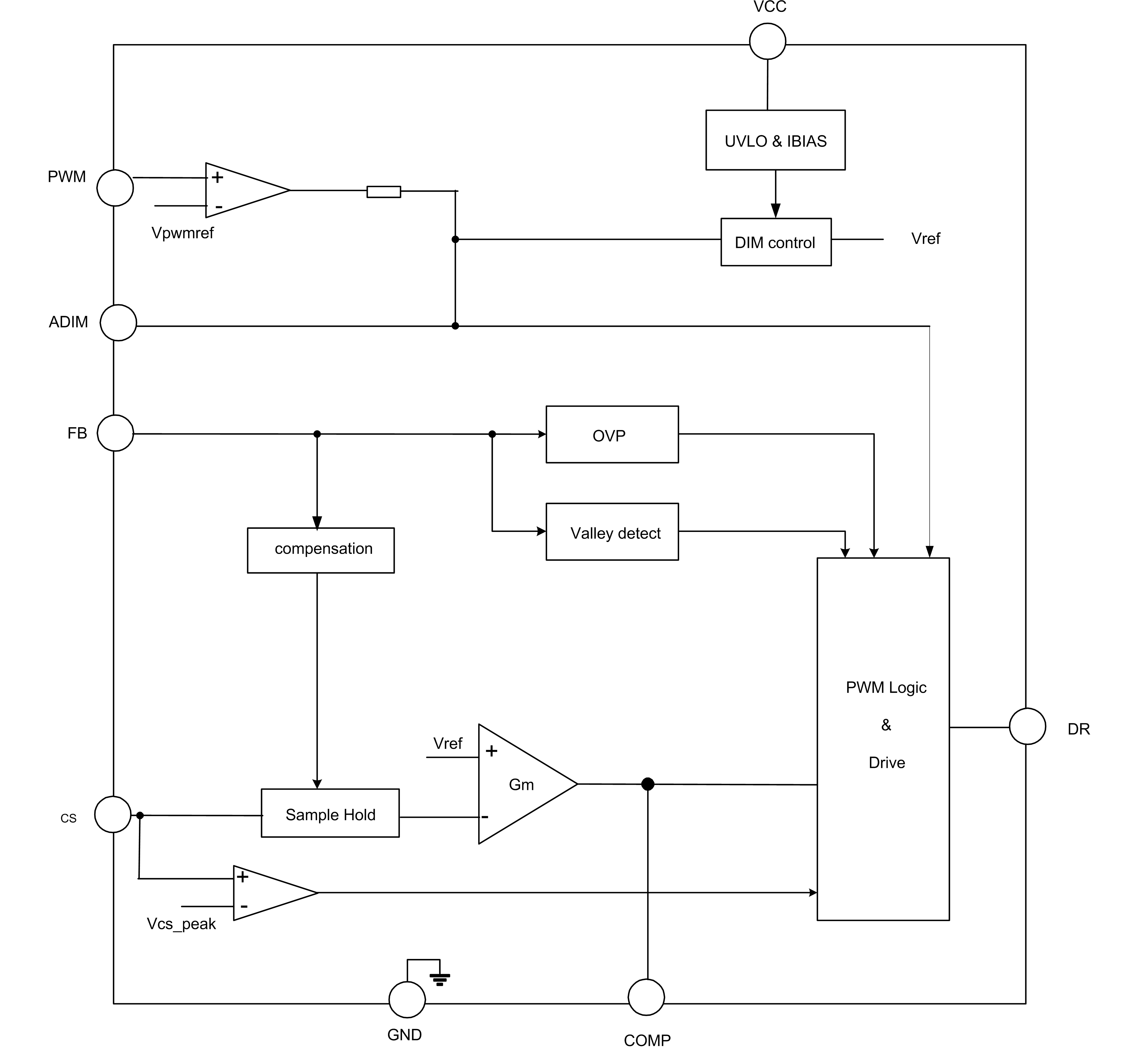

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD7880A PDF 228 2022-04-14 SD7880A 说明书
封装外形图
