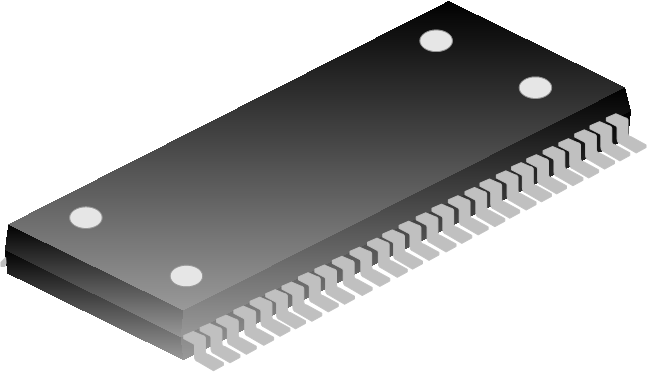

SDM03B60DAS
智能功率模块(IPM),600V/3A三相全桥驱动

SDM03B60DAS 是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于较低功率的变频驱动,如风机、净化器等。内置了 ASIC控制芯片,三相半桥高压栅极驱动电路和 6 个快恢复功率 MOS 管。

SDM03B60DAS 内部集成了欠压、限流、短路、过温等各种保护功能,提供了优异的保护和宽泛安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

主要特点
  • 内置 6 个 600V 快恢复功率 MOS 管

  • 输出电流 3A

  • 内置带限流电阻的自举二极管

  • 内置高压栅极驱动电路(HVIC)

  • 内置欠压保护 UVLO

  • 内置过温保护关断 TSD

  • 内置限流 CL

  • 内置过流保护 OCP

  • 内置 ASIC 控制芯片

  • 绝缘级别:1500Vrms/min

产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM03B60DAS SOP-37H SDM03B60DAS 无卤 编带
内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM03B60DAS PDF 196 2021-02-23 SDM03B60DAS 说明书
封装外形图
