SC5864D
高性能DSP的音频处理SoC

SC5864D作为一颗高度集成的音频SoC,集成Cortex-M0进行应用层开发和低功耗管理,配以高性能音频专用DSP进行音效处理,同时还集成SARADC,USB,SD/MMC等控制器,以及高性能音频CODEC。

主要特点

芯片架构

  • DSP

  • 5级流水线,最高工作频率160MHz;

  • 32bit/16bit乘法:MAC16MUL16MUL32

  • 32bit整数除法;

  • 单精度浮点运算;

  • 专用硬件音频加速引擎;

  • 32KB指令Cache32KB数据Cache,支持WB/WT

  • 集成Local SRAM

  • MCU

  • 高性能Cortex-M0,最高工作频率80MHz;

  • 内建8KB Cache,分四个地址区域,独立配置是否Cache

  • 支持降频工作,最高总线频率四分之一;

时钟和电源管理

  • 外接12MHz晶振;

  • 内置RCLRCH

  • 内置系统PLL,音频PLLUSB PLL

  • 内置双1.2V LDO;

  • 支持降频、STOP等多种低功耗工作模式;

存储控制器

  • SPI Flash控制器

  • 支持SPI Flash 1/2/4线模式;

  • 支持核心直接在SPI Flash上运行;

  • 内部叠封16Mbit SPI Nor Flash;

  • SRAM

  • 内置240K SRAM,系统32KB+16KB,DSP 192KB;

  • 支持Byte,Half-word,Word读写;

外设接口

  • 音频CODEC

  • 内置立体声audio ADC,SNR 100db(A-weight,Line in);

  • 支持立体声模拟MIC输入,支持ALC功能;

  • 内置立体声audio DAC,SNR 100db(A-weight, Line out);

  • USB_HS

  • 内置USB2.0高速PHY;

  • 符合USB标准2.0;

  • 支持控制、批量、中断和同步传输;

  • 内置2KB SRAM;

  • 内置Normal和Scatter-Gather DMA传输;

  • SD/MMC

  • 符合SD2.0,MMC4.3标准规范;

  • 支持4-bit模式;

  • 内置Normal和链式DMA传输;

  • UARTx3

  • 提供3个UART模块;

  • 高速UART1内置64深度FIFO,UART2深度8,UART3深度16;

  • 支持数据位和停止位可编程;

  • 支持奇偶检验或者无校验;

  • 支持接收、发送FIFO中断;

  • UART1/UART3支持PDMA模式;

  • I2C

  • 支持标准、快速和高速三种模式;

  • 支持Master和Slave模式;

  • SPI

  • 支持SPI标准4线协议;

  • 内建独立8x32发送和接收缓存;

  • 支持PDMA模式;

  • PWM

  • 支持预置分频;

  • 16位计数精度;

  • ADC

  • 6路模拟输入通道,10bit精度;

  • GPIO

  • 两组GPIO控制器;

  • 独立上拉电阻使能;

  • 驱动能力选择(2/4/8/24mA);

  • 支持每个IO的中断可配,沿或者电平触发;

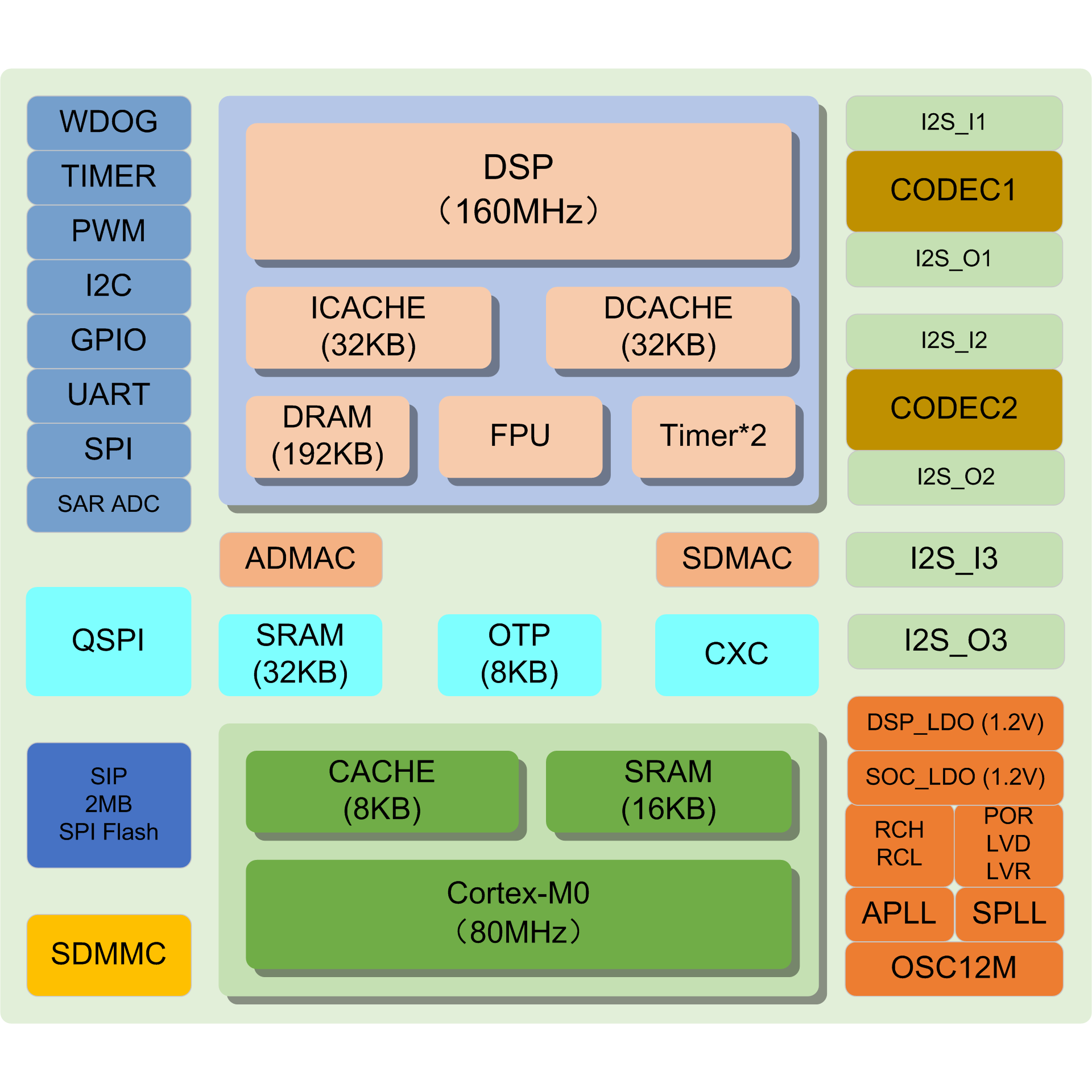

内部框图
