SD59B23
移动电源应用的带电流采样的H桥驱动

SD59B23是一款专门应用于移动电源的双路H桥驱动芯片。芯片可以驱动外部8个N型MOSFET。内部集成了快速的自举二极管,开关频率可以达到500KHz。

芯片内部集成了双路电流采样放大器,电流采样放大器输入电压范围可以达到0到24V,同时校准后低至0.1mv的失调电压可以保证在小量程情况下,依然保持很高的电流采样精度,且电流采样运放增益可以外部调节。电流采样放大器输出通过外部RC滤波,可以供AD使用。

芯片内部集成了DCDC和LDO,输出电压分别是6V和5V,6V电压为驱动部分供电,可以提供更高的效率。5V电压可以为MCU提供供电。且在待机下LDO功耗低至30uA。芯片内部还集成了4路独立的恒流源用来控制负载PMOS开关。

芯片内置了过流保护以及过温保护。避免了芯片在超负荷负载或者温度过热时受到损坏。芯片采用QFN52封装,最大限度的减小了整体解决方案的占板面积。


Main feature
  • 双路H桥驱动

  • 内部集成自举二极管

  • 独立的8路PMW输入逻辑

  • 500KHz的开关频率

  • 双路低失调的电流采样放大器且增益外部可调

  • LDO5V输出

  • 输入逻辑兼容3.3V和5V

  • 芯片具有使能控制引脚

  • 低功耗待机小于30uA

  • 集成4路独立的恒流源控制负载PMOS开关

  • 输入电压欠压锁定

  • 兼容2/3/4电池包串联结构

  • QFN52封装

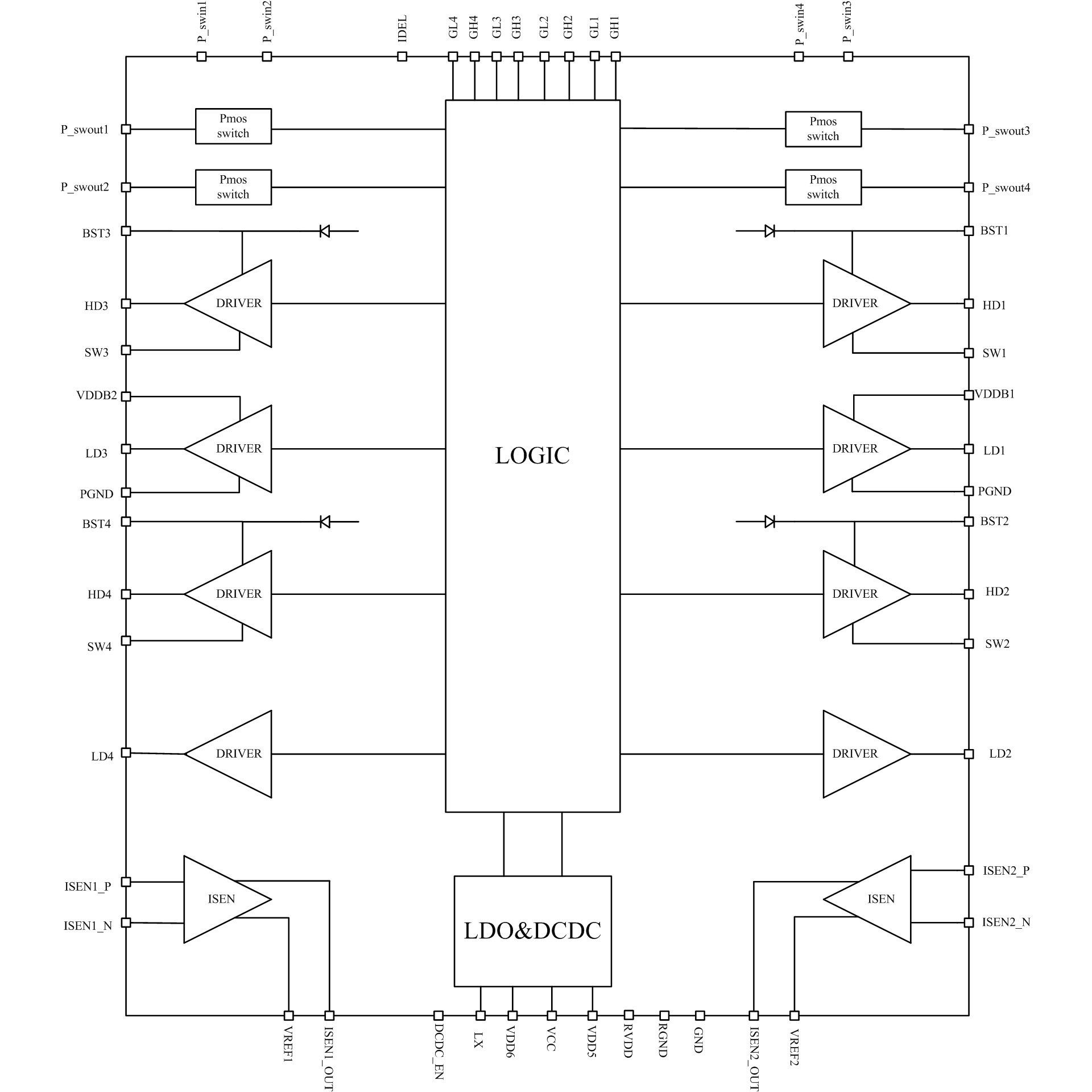

Block Diagram
