SC32F5632(64)系列是专为电机控制及数字电源开发的高性能MCU,采用ARM Cortex-M0内核并内置Coproc协处理器,可有效加速电机矢量控制运算。片内集成了多路增强型 PWM ,12位精度的多通道ADC转换器及内置的高性能运算放大器,可在对电流精确控制的同时获得较高的性价比。ETIMER可实时捕获电机霍尔信号,精准转换为电机转子位置,非常适合电动两轮车控制系统的开发。


方案拓扑

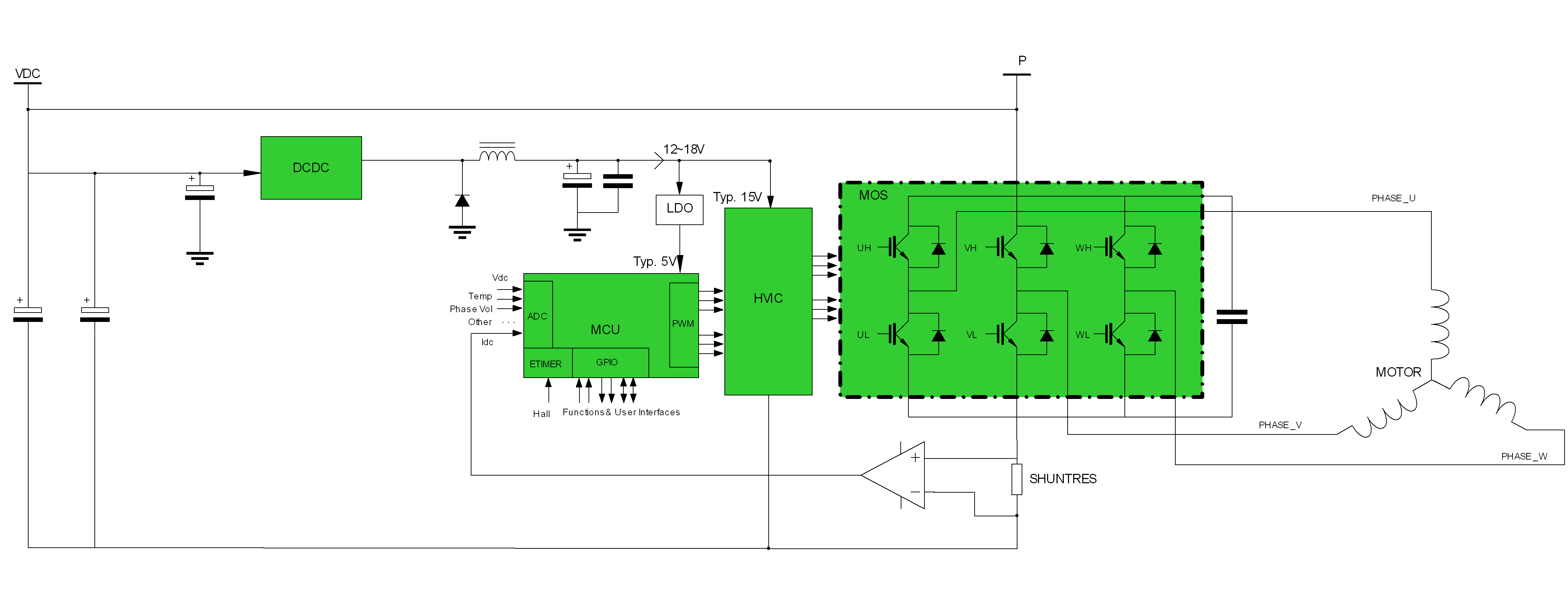

士兰微电动两轮车控制系统典型拓扑如下:


方案产品
拓扑分类 产品分类 典型产品型号 典型封装 产品描述
分立器件成品 分立器件成品 SVG095R5NT TO-220-3L 120A90V
分立器件成品 分立器件成品 SVG095R0NT(S) TO-263-2L 120A90V
栅极驱动集成电路 栅极驱动集成电路 SDH21263 SOP-8-225-1.27 225V高压半桥驱动电路
DC-DC电路 DC-DC电路 SD4938 SOP-8-225-1.27 150V电流模式PWM控制器
DC-DC电路 DC-DC电路 SD4931 SOP-8-225-1.27 100V电流模式PWM控制器
应用信息
标题 类型 大小 (KB) 日期 下载最新中文版本
SilanPro用户手册 PDF 3072 2020-04-03 SilanPro用户手册_1.3
SilanPro使用注意事项 PDF 570 2020-04-03 SilanPro使用注意事项_1.0
