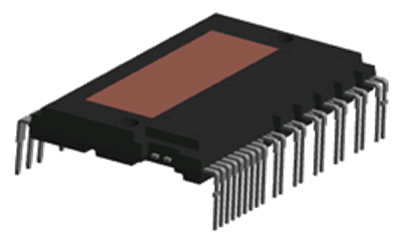

SDM50N60FA
智能功率模块(IPM) 600V/50A 三相全桥驱动

SDM50N60FA是高度集成、高可靠性的3相无刷直流电机驱动电路,主要应用于中高功率的变频驱动,如伺服器、变频器、空调等。其内置了6个低损耗的IGBT管和3个高速半桥高压栅极驱动电路。

SDM50N60FA内部集成了欠压、短路、温度输出等各种电路,提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM50N60FA采用了高绝缘、易导热的设计,提供了非常紧凑的封装体,使用非常方便,尤其适合要求紧凑安装的应用场合。


主要特点

内置6个600V/50A的低损耗IGBT

内置高压栅极驱动电路

内置欠压保护、过流保护和温度输出

内置自举二极管

完全兼容3.3V和5V的MCU的接口,高电平有效

3个独立的负直流端用于变频器电流检测的应用

报警信号:对应于低侧欠压保护和短路保护

封装体采用DBC设计,热阻极低

绝缘级别:2500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM50N60FA DIP-29A SDM50N60FA 无卤 料管

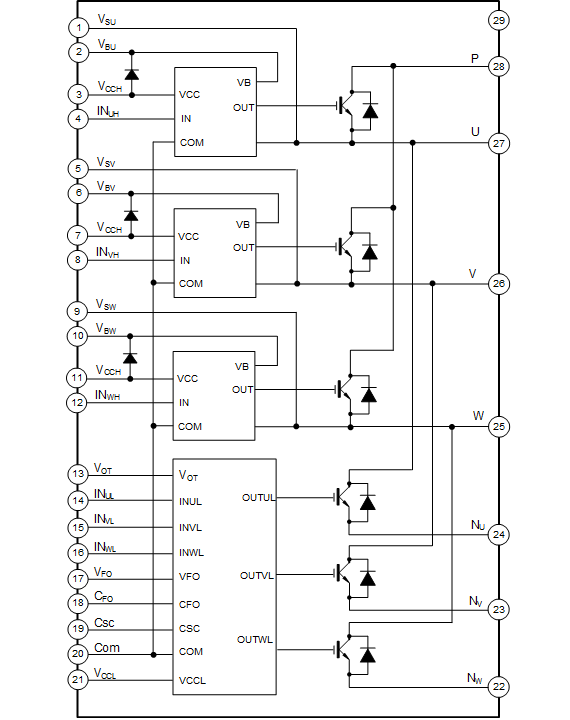

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM50N60FA PDF 315 2023-02-08 SDM50N60FA 简要版说明书
封装外形图
